小改普通消磁电路

　　彩电中的消磁电路有两种，高档机采用CPU控制，如长虹2919等；普通机中用的是消磁电阻，长期加电。
　　
　　第2种消磁电路的不足之处有：消磁电阻长期发热，机内温度高，易造成管脚接触不良；浪费能源；缩短消磁电阻的使用寿命。如图可对消磁电路进行改进。
　　

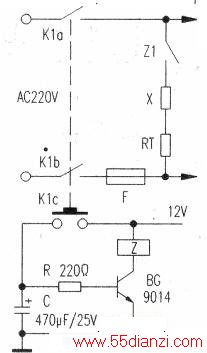

　　12V电源取于机内，电源总开关换为带辅助开关的，辅助开关只是在按开关肘才闭合，没有自锁功能；Z为12V10A继电器。当按下开关K1a、b时，K1c闭合，12V电源对C充电，BG导通，Z得电，其触点Z1闭合，消磁电阻RT得电，消磁圈X工作对显像管消磁。K1c断开后C为BC提供基极电压，Z保持闭合，直到C放电完f大约加秒），消磁完成。
