巧改定向耦合器为二分配器

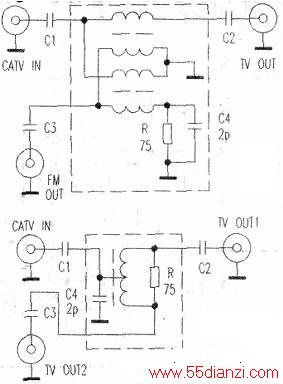

　　某些有线电视用户用三通定向耦台器将CATV终端输出信号供两台电视机使用，因阻抗不匹配，容易使两台电视机出现互相干扰、重影、图像模糊等症状。这种定向耦合器的内部线路如上图所示。有线信号从IN端输入，主路输出供电视接收用，支路输出供调频接收用，支路端比主路端低15dB。显然，它不能作二分配器使用。
　　
　　将上图虚线中的线路改成如下图所示，将终端盒内原有的磁心线圈改绕成二分配器线圈，从而将原TV及FM输出改为等功率分配输出，线圈绕制方法是：用φ0.5mm漆包线由中心抽头为始端，分别穿过磁心内孔向外各绕两圈，再按下图所示焊接后即可使用。下图中的R为匹配电阻，C4为高频补偿电容。
