对“安保”灭蚊灯供电电路的小小改进

　　台湾“安保”牌灭蚊灯，灭蚊效果良好，但供电电压与国内不符，要求使用交流110V。因一时疏忽直接接入交流220V市电后，灭蚊灯损坏。经检查灯内除保险管熔断外，幸好其余元件均完好无损，按原规格更换保险管并外加降压变压器( 220V/110V)后，灭蚊灯可正常工作。但附加变压器既笨重且始终是累赘，给使用增添麻烦。
　　

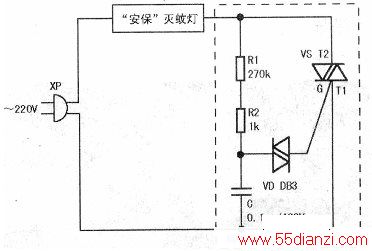

　　为此对灭蚊灯的供电作了简单的改动，做法是：增加5只元件（因每只元件的体积都很小，可全部放置在灯的内部）．按下图虚线框内所示连接，接好后再接上灭蚊灯。接入市电，灭蚊灯在下图所示的情况下，便可去掉累赘（变压器），在交流220V的供电下正常工作，使用变得十分方便。
　　
　　下图中VS选用BTA型塑封双向可控硅(3A/500V)，VD为双向触发二极管。
