广电发射中心早期使用北广CSD-1-III-1型设备．用来发射衢州电视新闻综合节目。该机是北广上世纪90年代产品，因激励器部分元器件老化、发射信号差而淘汰。该套节目发射设备固态化后，将撤下的北广10kW机上的TVT-3W激励器进行再利用，以该激励器来代替CSD-1-III-l机的激励部分，改造后我们把它作为该套节目的备用设备，收到良好效果。
CSD-1-Ⅲ-1型单通道电视发射机信号流程是：视频和音频信号分别输入到激励器，由激励器的发射单元输出图像和伴音混合后的高频信号，经FU-620F和FU-732F两级高频线性功率放大器放大至图像同步顶功率为1kW、伴音功率为100W，然后通过天线发射出去。因是早期设计产品，激励器部分有中频调制、微分增益、互调校正、射频放大等。末级射频发射单元，输出1W的图像同步顶功率，图像与伴音的功率比10:1，输出阻抗50欧姆。激励器采用的是直接高频调制的方式，现今这类直接进行射频调制的发射机都已经淘汰，取而代之的是小信号中频调制电视发射机。

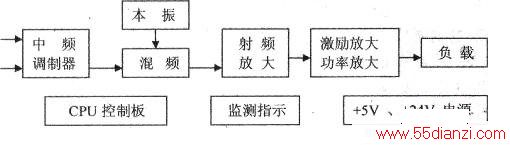

分析TVT-3W激励器，采用的是小信号中频调制，由微电脑CPU控制板、调制板、激励功放盒、供电电源、测量选择开关、指示电表等部分组成（如下图）。
外型采用标准插箱，实属一小型电视发射机。调试检修非常方便。
该激励器调制发生在小信号（毫瓦级），固定中频38MHz，所需的视频信号和中频激励信号都比较小，所以有很好的调制线性和低失真，同时由于群时延和微分校正放在中频进行，能够得到比较完善的校正。电 路功能完善、元器件少．可靠|生高，技术指标图像质量良好。
把发射机激励器部分的射频发射单元（包括24V电源单元盒）整排拆除，腾出一宽44.5cm、高18cm、深45cm的空间，稍经修整后，放人宽45cm、高13.3cm、深38cm的TVT-3W激励器，同时拔下原激励器另外单元的供电接插件（单元盒可不拆除拿开）。拆下射频发射单元盒中的环形器，接在TVT-3W输出端与FU-620F放大器输入端之间，并把环形器安装在该机另一环形器的附近位置（该发射机在FU-620F与FU-732F两放大器间也接有环形器，便于两级放大器单独进行调试），可用电钻在支架上打两个螺孔固定。这样TVT-3W激励器的输出端就有一个比较稳定的50Ω负载，避免TVT-3W输出端接触不好或开路而损坏功放管。另外，环形器还起到反向隔离的作用，避免实际工作中TVT-3W功放电路受FU-620F输入端的影响。
视频音频信号可从监控室切换器的输出端另外引一路过来，经改动后，接入TVT-3W输入端（如下图）。

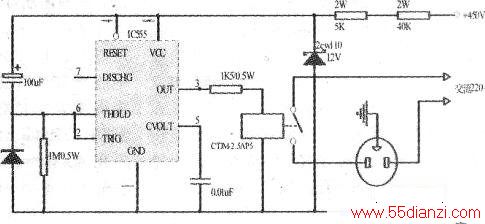

由于原射频发射单元的供电（交流220V）直接从主电源接入，没有经过延时，所以TVT-3W供电可利用555时钟电路制作一电源延迟板获得（如下图）。
从帘栅压电源盒中取出450V左右电压．经45kΩ电阻和稳压管2CW110(12V)获得12V电压作为时钟电路555的电源．12V电压对100μF电容器和1MΩ电阻充电。当电容器充到一定电压值后．555③端就变成高电平触发固态继电器（GTJM-2.5AP5）使其导通，延迟时间为RC充电时间的1.1倍。实际工作中，延迟板中有元器件损坏时，可以把固态继电器的两交流端短接，延迟1—2分钟打开TVT-3W激励器电源。
安装好发射管，把TVT-3W激励器电源至“OFF”位，先调整两发射管的静态工作点，然后着手发射机输入匹配及频响的调试，可用BT-15扫频仪对两放大器逐个进行调试，再调试总频响曲线。总调工作完成、检查接线及天线位置无误后，调节激励器前面板上的“RFOUT”电位器至较小位置，再打开激励器电源。发射机上高压后，看输出功率指示，慢慢加大激励器的输出。收看图像伴音，如果图像过调或者调制度不够，可微调激励器前面板上的“VIDEO”电位器：如果伴音失真或音量过小，可调节“AUDIO”电位器至合适位置：如果出现伴音干扰图像，可逆时针调节“A/V”（伴音载频图像载频幅度比）电位器至干扰消除，但注意不要把伴音载频幅度调得太小，使远处收不到伴音。
这台CSD-1-Ⅲ-1型电视发射机，经运行测试，性能技术指标超过原机标准：与主机一起接入天线假负载自动倒换装置后，效果非常明显，主机定时维护或一旦有故障时，它便承担了安全播出任务。
