报损镍镉电池充电器巧改造

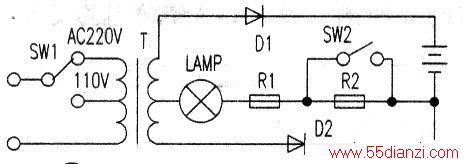

　　此充电电路简单，如下图所示。充电电流的大小由变压器次级电压、Rl、R2、充电指示灯及变压器内阻等决定，开关SW2控制充电速度。

　　

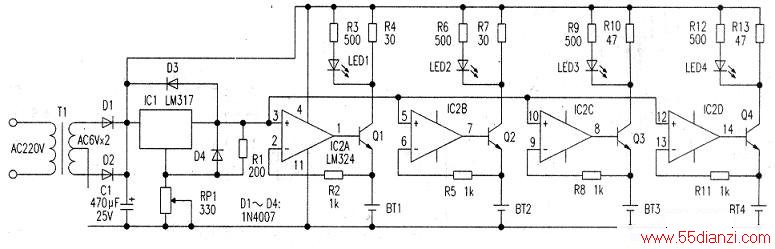

　　损坏的原因是变压器烧坏，因难以找到合适的变压器更换，遂利用原充电器内部空间制作一控制电路进行改造，电路如下图。

　　
　　电路原理
　　
　　IC1LM317为可调三端稳压器，输出的最低电压为1.25V。用四运放LM324作电压比较器，检测电池电压，控制晶体管Q1—Q4的通断，决定是否给电池充电。LEDl~LED4为充电指示灯。R4、R7、R10、R13为充电限流电阻，其阻值决定充电电流的大小。R4、R7取30Ω，实测充电电流约110mA，R10、R13取47Ω，充电电流为80mA。D3、D4对IC1起保护作用。
　　
　　制作与调整
　　
　　根据原充电器内部空间自行设计电路板，待连接无误后，断开LM317输出端的连接，接通电源，调整RP1电位器，用数字万用表测量，使输出电压为1.45V。然后恢复连接，调整即告结束。充电时，当电池电压达到1.45V时，充电将自动结束，避免了电池充不足或过充电。该电路可对4节以下的电池充电，改善了原充电器只能充两节电池的不便。该充电器已使用了半年多时间，效果良好。
