现在有的AV器材备有21脚SCART插座，且有的机器其中的个AV位就只有一个SCART插座（如三星名晶天外天SAMSUNGCS-290lANP型电视机的AV3）。随着AV信号源的增加，特别是扩音机没有视频信号切换功能时，很有必要利用这个插座。可是市面上很难找到带SCAR1插头的连接线材，这时可采用下述的简便方法连接。

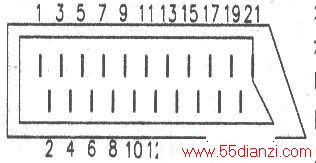

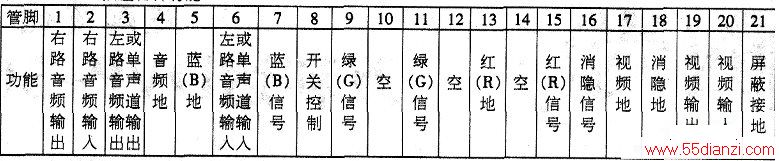

购买市面上常见的内芯为φ0.5mm的多支排线，将排线的两端逐支线剥出约8mm长的线头并搪锡。这样每支线头就成为能插进SCAR11插座管脚的“连接针”。SCART插座的脚位排列和功能见下图和下表。
可根据实际情况决定两插座间该连接的脚位。为防止干抗和信号闻串扰，可适当在排绒中安排地线作间隔，包括使用单端接地线。如果线材一端做成“连接针”，另一端焊上相应的插头，就能实现SCART插座和其他类型插座间的连接，亦可使用屏蔽线材。“连接针”插进SCART插座管脚时使用尖嘴钳较为方便。实际连接时，必须断开两机的电源。可用单面不千胶带或其他方法把排线在机器背后固定好。只要连接正确，即可投入使用。用上述排列做的实例连接脚位请见下表。
