给海克威HIC-2000H卫星接收机加装12V切换器输出

给海克威HIC-2000H卫星接收机加装12V切换器输出

点击数:7458 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   小改-小革

  海克威HIC-2000H卫星接收机(Ver5.80)通过一只0/22kHz切换器可以对二面天线切换,如果想再增加二面天线,该机就无能为力了。

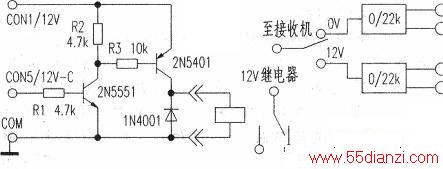

  因该机没有0112V输出,经过分析,发现该机菜单上有0/12V功能,且主板上的CON5/12V-C点随菜单中的0/12V开、关有0/3.3V的电位变化。用如下左图的电、路与主板上的“CON5/12V-C”、“CON1/12V”、“COM”三点相连后,再固定在该机的后背板上,用RCA接插件与户外的切换继电器(用有线电视二分配器外壳自制)连接后,运行一年来非常可靠,而且四面天线切换自如。原理接线如下右图。

52568
