一般的激光打靶枪每扣动枪的扳机一次，枪口就发出一束激光射向50米开外的靶子，并’在靶子上映出一个小小的红色光点，只要连续’扣动扳机，并将红光点逐渐向靶心移动，即能连‘连击中靶心，真可谓弹无虚发，其命中率之高恐’怕连神枪手都自叹不如。如此轻松的射击毫无兴趣与挑战可言。
于是利用旧玩具，改制了一支激光冲锋枪。由于枪内已设有冲击装置和发声装置，因此射击的时候枪身会轻轻抖动并伴随着清脆的“哒哒哒……”声响，这不仅增加了射击难度，而且颇具刺激性，其仿真程度已使儿子每天枪不离手，经常瞄准百米远的靶子练习射击。
本枪改制简单，只需将塑料玩具冲锋枪拆开，在枪筒内固定（粘住）一支装有光点头罩的激光笔。

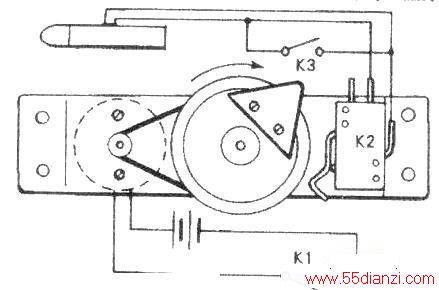

从激光笔的开关处引出两根细导线，与冲击装置上的微动开关连接。再利用废旧单放机上的电机、皮带、大皮带轮在金属板上组装成冲击、发声装置。方法是：在大皮带轮上固定一三角形的偏心配重，当电机转动带动大皮带轮旋转时，偏心配重的凸起部触动微动开关K2的舌簧，使开关接通，激光笔发光。同时由于偏心配重与微动开关的撞击引起枪体共振，发出“哒哒”的声响。如附图所示，冲击装置固定于枪身内即可。
将控制电机的单触开关Kl固定在扳机后面，当扳机扣动到底时，开关接通而使电机转动。扣动扳机的时间如果仅1~2秒，可以完成点射，如果扣住扳机不松开手指，即成扫射。由于冲击装置破坏了枪身的稳定，所以没掌握射击要领的人是很难击中靶心的。
图中K3的作用是校枪。K3接通时冲击装置不工作，当枪的瞄准系统校准后，即可断开。因此此开关应设在隐蔽处。
