给彩电加装一个胆功放

　　这个为彩电加装的胆功放使用电子管作末级小功率音频放大，保留现代电视机原有的遥控音量等重要功能，使用原电视机的机内扬声器。由于直接采用了彩电线路上的电源端供电，省去了笨重的电源变压器，比较小巧的线路板可以安装在电视机内部剩余空间的某个位置而无需加装外壳，对电视机的功能和使用状况并没有任何改变。
　　
　　经改装后的电视机实际使用时音色改善明显，而花费很少，也不存在诸如笨重、耗电大等你想象中的问题。
　　

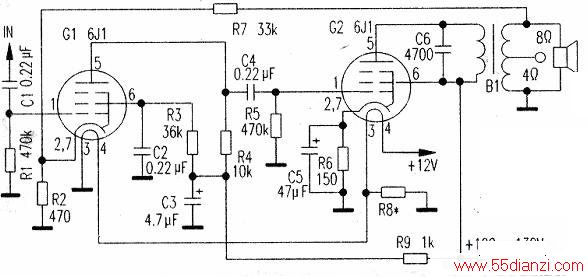

　　下图是它的电原理图。高压直接取彩电的+120V(+100V~+130V)盲流供电，使用两个6J1电子管作两级放大。
　　
　　灯丝电源因彩电的线路不同可以有各种获取方式。因我采用电视机的+12V直流电源端（有许多机型在行输出变压器输出至一块7812三端稳压块，可在此稳压块输出端引出），两个灯丝接成串联。
　　
　　6J1的灯丝电流很小，仅0.175A，因而对电视机电路的影响较小。R8为灯丝平衡电阻，以抵消两只电子管灯丝电阻的误差在灯丝串联使用时产生的较大电压偏差。
　　
　　此举保证电子管的使用寿命，其阻值在220n—680Ω之间，需经实时调整以使两个灯丝电压基本相等(6V)。如G2灯丝电压低于6V，需将G1、G2两管对调。
　　
　　灯丝供电也可取自显像管灯丝电源，但可能会对昂贵的显像管使用寿命产生影响，所以笔者不推荐。
　　
　　输出变压器B1初次级阻抗为12kΩ:4Ω、8Ω，硅钢片截面为14mmx14mm(或截面接近的其他规格)。绕线参数见右图。铁芯叠片时加厚度0.1mm左右的纸片作磁缝隙。
　　
　　音频信号输入IN端用一根音频屏蔽线接至电视机原功放IC的输入端。有些电视机的电子音量控制与功放在同一块lC上，应注意正确选择信号拾取点，以免音量控制不起作用。最后将电视机扬声器改接至输出变压器相应阻抗的次级端。
　　
　　本电路的输出功率较小，有300mW左右，经实际试听音量已足够使用。尽管是小功率放音，电子管的表现仍然不凡，如用来播放音乐VCD和DVD影碟（数码音源），则可进一步验证它的优异性能。音色属于比较中性的一类，有经典感，也非常的优美，特别是小音量时动态相当好。
