德生R909收音机打摩记

　　德生R909是采用SONYCXA1191M集成电路的普及型收音机，性价比高，社会拥有最较大。在使用过程中，发现该机有些值得改进的地方，于是着手摩机，加装了部分电路。
　　

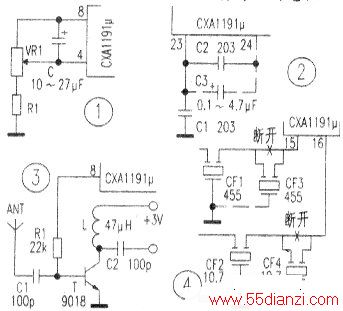

　　1．消除调节音量时的“咔嚷”声。德生R808、R1012、R1010、R1010A等多款产品都存在音量调节噪音，也可用此法消除。此收音机在使用半个月后，就出现了这种现象，在音量小时尤其明显，此故障是由于音置电位器接触不良，致使CXA1191M内部音频放大的直流电位控制端（第④脚）电压突变引起的，如图l所示在电位器上并接10～27μF电容，防止电压突变，即可彻底消除噪声。
　　
　　2．增强低音效果。此机型检波级输出（第23脚）至低频放大器的输入端（第24脚）耦合电容较小，为20nF．经实验在此电容上并联0.1~4.7μF电容能明显增强低音效果，而对原电路影响不大，见图2。
　　
　　3．改善短波、调频接收的灵敏度和选择性。(1)加装SW/FM共用天线放大器，如图3所示，这里采用共射极宽带高频放大器，为提高稳定性，高频管9018偏置电压取自CXA1191M第⑧脚稳压输出。(2)串接晶体滤波器改善选择性，如图4。
　　
　　德生R909经上述改进后，“咔嚓”声彻底消失，低音浑厚有力，中波、短波混台现象减轻，调频电台的背景噪声显着降低。最值得一提的是短波灵敏度特别高，在不拉出天线的情况下能清晰接收弱台信号。
