光驱最好是带电子音量的（如果不带，音量控制只有手动了，或者动手改为电子音量的），首先了解光驱的电平逻辑，打开光驱，按钮的一端接地，另一端有上拉电阻，按钮电路如下图接收部分的虚线内，常态为5V按下时为0V。进出盒和快进后退为沿触发，而音量加减为电平触发。即进出盒和快进后退在电平由高变低（或者由低变高）产生动作，音量加减在电平跳变后一直动作。这就要求遥控电路能输出脉冲和电平两种信号，还要有控制电源的双稳态周期信号。根据这一要求选择宁波甬晶微电子有限公司的NB9148/9150红外收发电路(TC9148/9150的国产化)

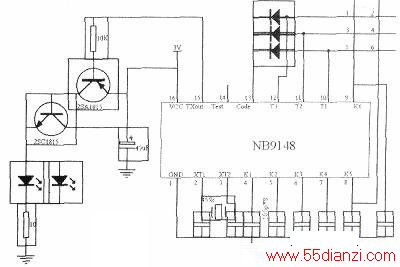

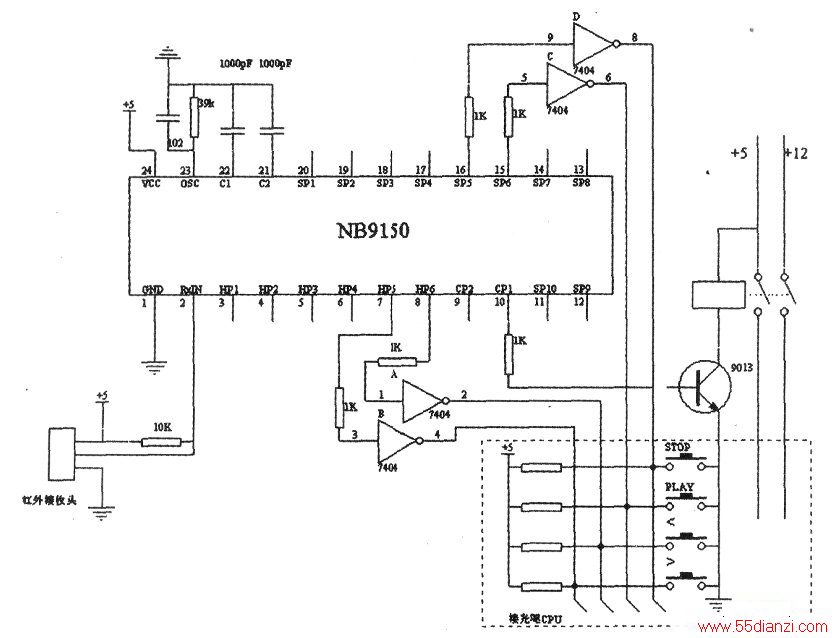

NB9148是用作通用红外遥控发射器的CMOS大规模集成电路，与NB9150相配可完成18个功能控制，发射部分电路如下：NB9148的Tl、T2、T3、K5、K6组成键盘，1、2脚间的晶振用455K，K1～K6对地接l00pF电容，其他无特别要求。接收部分电路如下：采用电视遥控的一体化红外接收头将信号处理后由NB9150的RxIN接收，23脚对地接RC谐振电路(R：39K，C：l000pF)，21、22脚对地接lOOOpF电容。虚线内部为光驱本身电路。
发射部分的键盘l～6分别对应CP2、CP1、SP6、SP5、HP6、HP5，其中CP2、CP1为双稳态周期信号（按键一次输出翻转一次）控制继电器用以切断光驱电源；SP6、SP5为单发脉冲（按键一次输出一个高电平脉冲），经非门翻转接音量控制按钮；HP6、HP5为连续脉冲（按键一次输出高电平直至按键结束延时一段时间翻转），经非门翻转接出盒、播放按钮。
调试时，先不改动光驱，将发射电路装进一个废旧的遥控器中，按动相应的按键，用万用表或示波器看NB9148的15脚是否有脉冲输出。
然后将接受电路接上电源，按动遥控器的任意键，检测NB9150的2脚是否有脉冲，没有的话检查发射部分的红外输出部分和接受电路的一体化红外头是否接错。按动遥控器2号键，看继电器是否动作，若没有动作，检查电路中的电容和二极管是否接错。所有一切调试完毕之后，将光驱打开，电源先不改动，将各个功能控制线接上调试好之后，在将光驱的电源切断接在继电器的两组触点的两端，接受电路用的5V电源一定要接在前端，否则无法工作的。
所有调试完毕，将电路固定在光驱后面的空隙中，注意绝缘，便万事OK了。
