近年来，利用游戏机技术实现的电脑学习机受到人们越来越多的关注。由于软件和硬件都取得了长足的进步，使游戏机朝着学习机的方向不断发展。在软件方面，一开始只有单一的FBASIC语言，后来逐步增加了汉化浮点BASIC语言、I，OGO语言，并可用多种汉字输入方法，包括五笔字型、全拼、双拼、声韵声声等。学英语有单词博士系列软件，各科教学辅导有声像教学软件，练习打字时还可以进行全屏幕汉字编辑。总之，软件越来越丰富实用，对于初学电脑的人来说，无疑是一个很好的入门工具。
最近，键盘硬件又有了新的进展。北京裕兴机电研究所生产的裕兴电脑学习机已经开始使用标准微机键盘，而以前的此类学习机全部使用游戏机专用键盘。采用标准微机键盘有很多优点。首先，从技术角度讲，硬件环境更接近微机环境。以前的专用键盘一般仅74键有定义，缺少标准微机键盘（101键）的部分功能键和小数字键，这样，如果要模仿微机软件操作环境，如DOS软件等，就会由于缺少上述功能键而无法实现。使用标准微机键盘就为开发《学DOS》、《WS》等软件，模拟微机操作奠定了基础。其次，使用标准微机键盘还可以提高产品的可靠性和经济性。键盘作为微机所必备的外设，已实现标准化规模生产。国内有很多定点生产厂家，均按照电子部键盘行业标准生产，产品的质量、可靠性和寿命等有保证，比分散生产的非标准键盘要好得多。另外，从学习机用户的角度讲，当用户从使用学习机入门过渡到购买微机时，学习机的键盘还可以继续使用，经济性这一特点就更为突出。总之，使用标准微机键盘的好处是显而易见的，将成为今后学习机键盘的发展方向。下面介绍微机键盘和游戏机接口的原理，供广大读者参考。
为了不破坏微机键盘的结构，在键盘和游戏机之间需要有～个转接器。在这个转接器中，除了键盘5针输出和游戏机15针输入之间有接口电路外，还安排了录音机输出、输入接口和打印机接口。

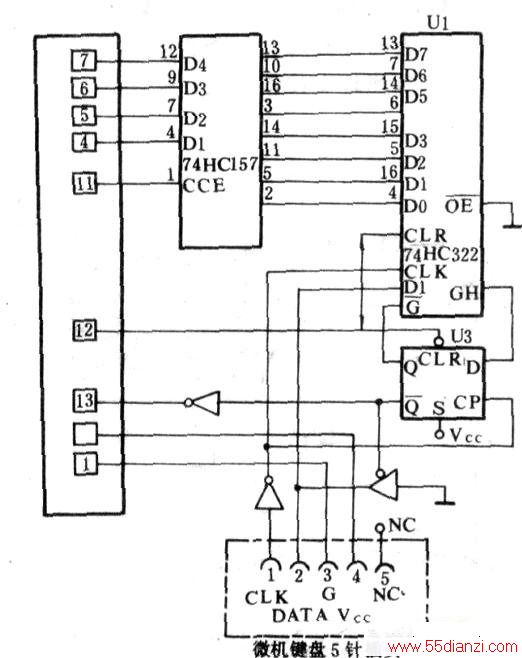

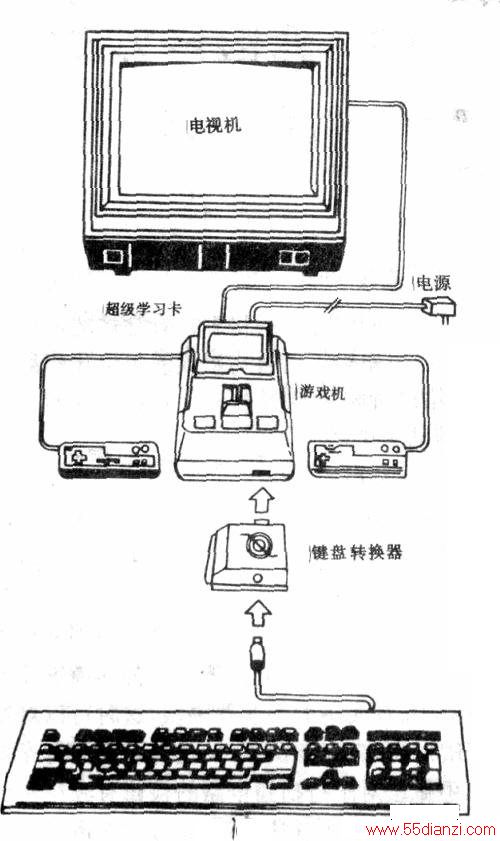

键盘与游戏机之间的转接器电路见上图，下图为游戏机、键盘、电视机连接示意图。微机键盘接口一侧有5条信号线，其中信号线5未使用，电源4、地线3分别取自游戏机15针输出接口的15脚和1脚。数据2和时钟1是键盘的输出信号。74HC157(U1)是8位串转并电路，负责将从键盘送来的串行数据转换成并行数据。74HC157(U2)是一个双四路多路器，负责将Ul的8位输出分2次、每次4位送给游戏机15针接口。键盘输出接口中的数据Z在时钟1的配合下将数据串行输入到Ul中。Ul的数据满后，Ul的12脚送出高电平信号，在时钟1的配合下将U3的Q非端置低，通过三态门封锁Ul的数据输入端，禁止数据输入，同时给出数据满信号，游戏机从15针插口的13脚读人数据满信号后，控制U2分2次读入8位数据信号，从而完成从键盘到游戏机内部的数据传送。
