利用LC903将落地扇和台扇均改装成程控风扇

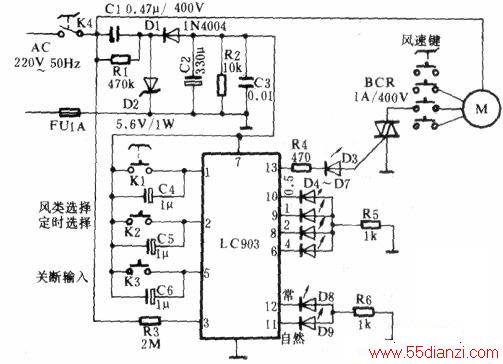

    一般落地扇和台扇均可用LC903改装成程控风扇，相关电路如图所示。

    开关K1为工作模式选择键。启动K1，风扇以常风模式工作，并按常风一自然风一常风…周而复始工作，各功能由发光二极管D8和D9显示。

    K2为定时器选择键。依次按K2键，定时和定时显示的LED(D4--D7)按如下方式循环显示：O一0.5-1-2-4一O一……，其中0表示不定时状态。在不定时状态下．D4～D7不显示，风扇不停。当选择了某一定时挡时，该挡LED点亮，并开始计数，定时时间一到，电扇电源切断，电扇停止工作，同时全部LED熄灭。

    调速器仍采用一般风扇的机械调速开关，可分别选择“强、中、弱”三挡。

    K3为关断输入端，用来控制电路电源。

    综上所述，通过两种风型和三种风速的组合可得到六种不同风种的选择。

    图中C1-C3、Dl、D2构成5.6V直流稳压电源。给LC903供电。R3为时基信号限流电阻。C4-C6用来消除开关在接触时产生的毛刺信号。D3显示工作状态。双向可控硅可采用1A／400V的可控硅。

    要注意的是：这一电路采用电容降压形式供电，安装调试时要注意安全；电扇不工作时电路仍旧有电源供电，所以长期不用风扇时，须将K4关断或拔掉电源线插头。
