对自发电手电筒的小小改进

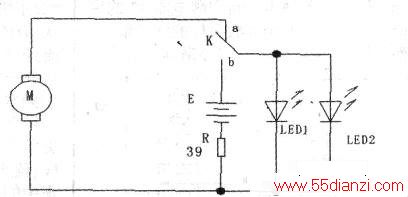

　　市面上有一种手握式自发电手电筒出售，构思新颖，制作精巧。其电路如上图所示。M是一个微型发电机，当开关K拨到b位时，由内置的两只纽扣电池供电，使高亮度白色发光二极管LEDI和LED2发光。当K拨到a位时，可手捏驱动发电机转动，发出的交流电点亮LED1和LED2。
　　
　　该电路的缺点是：
　　
　　1．纽扣电池容量很小，寿命很短，在此根本不能作为照明用；
　　
　　2．手握发电机工作时，LED亮光闪烁，稍一停顿即熄灭，没有实用价值。
　　
　　对此，将其解剖并进行小小改进，使其具有一定的实用性，改进后的电路见下图。
　　
　　由于纽扣电池供电部分没有意义，所以将其全部去掉，开关也即可弃之不用。发电机发出的交流电由D1—D4桥式全波整流后经电容C1—Cn平滑滤波，再通过R阻流使LED1和LED2平稳地发光。因为电容器的储能作用，LED可达到和电池供电一样稳定的发光效果，即使停止驱动发电机，LED仍可点亮两秒钟以上，然后，光渐渐减弱至熄灭。
　　
　　因为去掉了安装纽扣电池的小塑料盒，加上原有的空间．足以安置四个1N4148小型二极管和几个小型电容器。D1—D4用l N4148完全可以满足电流要求，C1~Cn可以找小型的耐压为6.3V~10V的电解电容。
　　
　　根据改装情况，机壳内可安置2只470μF、  2只220μF和2只100μF的耐压为10V的电容。另外，再把机体内部有转动摩擦的部位都加上润滑油，一只实用的完全不用电池的手电筒就成功了。
