用普通声控灯头将电子式节能灯点亮起来

　　现在，普通声控灯已经应用到了各种公共场所及家庭住宅等各个领域中。由于它具有线路简单，安装方便，稳定可靠以及价格低廉等特点，受到使用者的广泛欢迎。但普通声控灯头也有它的不足之处，那就是只能燃亮普通的白炽灯泡。当使用电子式节能灯时，会出现燃亮后剧烈的低频闪动。这就给使用者带来不便。由于电子式节能灯具有寿命长、节能高效等特点．已经在市场上逐渐取代了传统老式的白炽灯泡。这样就给我们提出了一个新颖的想法，能否用普通声控灯头将电子式节能灯也点亮起来。通过对原普通声控灯头的拆解及实验，发现只要将原普通声控灯头的局部电路稍加改动，就可以达到以上的功能——让电子式节能灯也燃亮起来。
　　
　　一、原普通声控灯头的工作原理
　　

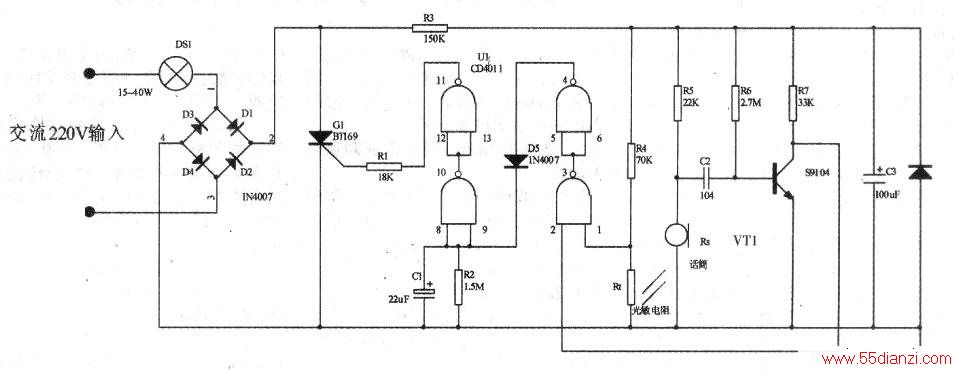

　　市场上普通声控灯头电路很多，个别处略有不同，下面介绍的是一种比较典型的普通电路。图中普通白炽灯泡经过交流220V串入整流电路的输入端。
　　
　　输出端接有单向可控硅及其控制电路。在没有声音传人话筒时，U1的11脚输出低电平，可控硅未被触发，处于截止状态，白炽灯没有电流通过，不能燃亮。当有声音传人话筒时，话筒上端电位将随着声音的传人而降低，该低电平信号通过C2耦合后，输入到三极管VT1的基极输入端，使该三极管由平时的导通状态转变为截止状态，其集电极输出端也由低电平转变为高电平。该高电平信号引入到U1的②脚一个输入端，而Ul的①脚另一个输入端接有光敏电阻，平常外界有光时电阻值很小，当光线由亮变暗后该点电位也将随着电阻值增大而由低变高。由U1构成的四个与非门电路，将进行下面的逻辑关系转换，根据与非门的逻辑表达式A等于当U1的①、②脚同时为高电平时U1的③脚输出低电平，即等于O。同理④脚输出高电平，⑩脚输出低电平，最后11脚输出高电平。该高电平信号即为可控硅的触发信号使其导通，并将白炽灯同时燃亮。另外在Ul的⑧、⑨脚接有22uF电容和1.5MΩ电阻，二者数值的乘积构成白炽灯燃亮的时间常数。

　　二、将普通白炽灯更换成电子式节能灯
　　

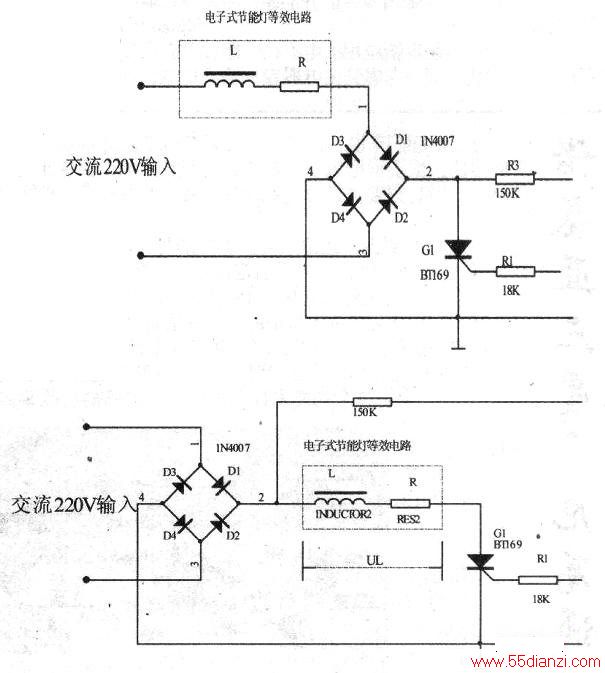

　　在前面所述电路中，因为接人的普通白炽灯可等效为可控硅电路的纯电阻负载，而如果将普通白炽灯更换成电子式节能灯后，所接的电子式节能灯将呈现一定韵感性负载特性，可近似等效如上图所示电路。
　　
　　由于受上图中电感L的影响，流过可控硅的电流将出现非线性改变，这将势必造成电子式节能灯工作电压的不稳定，并出现前面所述的低频闪动现象。如何克服所出现的这一现象，笔者将原电路进行了下面的小改动。
　　
　　三、将电子式节能灯按如下（下图）方式交流220V输入改接
　　
　　按上上图所示，将电子式节能灯由整流电路的交流输入端，改接到整流电路的直流输出端。
　　
　　改接后虽然电路改动不大．但前面所述现象将不再一出现。笔者分析图中整流电路的D1、D2起到了续流二极管的作用，为电感中所储存的能量提供释放通路，使负载上的电压UL与纯电阻时相同，也即电子式节能灯与普通白炽灯一样。笔者在改动后的电路上，分别安装7W、9W及14W等电子式节能灯与白炽灯效果相同。个别14W节能灯曾出现不启动工作现象，这时只需将可控硅控制端限流电阻Rl数值适当减小一点即可。
　　
　　一个普通声控灯头通过上面的改动后，变成了既可使用白炽灯泡，也可使用电子式节能灯的两用灯头。感兴趣的电子爱好者和使用者不妨动手试一试，既经济又实用。
