5HP天井空调改装方法与注意事项

　　5HP天井空调一般使用的是AC380V的电源，在改装时要注意与家用AC220V普通分体空调的区别，并正确添加和使用质量好（推荐欧姆龙的产品）的相序保护器，避免因相序错乱导致压缩机反转，损坏压缩机。
　　
　　5HP空调因设备成本高，为避免损坏压缩机，一般在空调的主机（外机）中设有高压与低压压力保护开关。在改装过程中，必须要将这两个压力开关与电路连接，改装后也同样起到压力过高与压力过低保护功能。
　　
　　5HP天井空调由于应用在商用场合，安装的管路相对比较长，安装的空间有限，一般都是采用水泵强迫排水方式（与普通家用空调有明显区别），改装时要注意排水泵、浮球磁性开关的接线方法，避免安装接线不当或排水不畅导致漏水现象。
　　

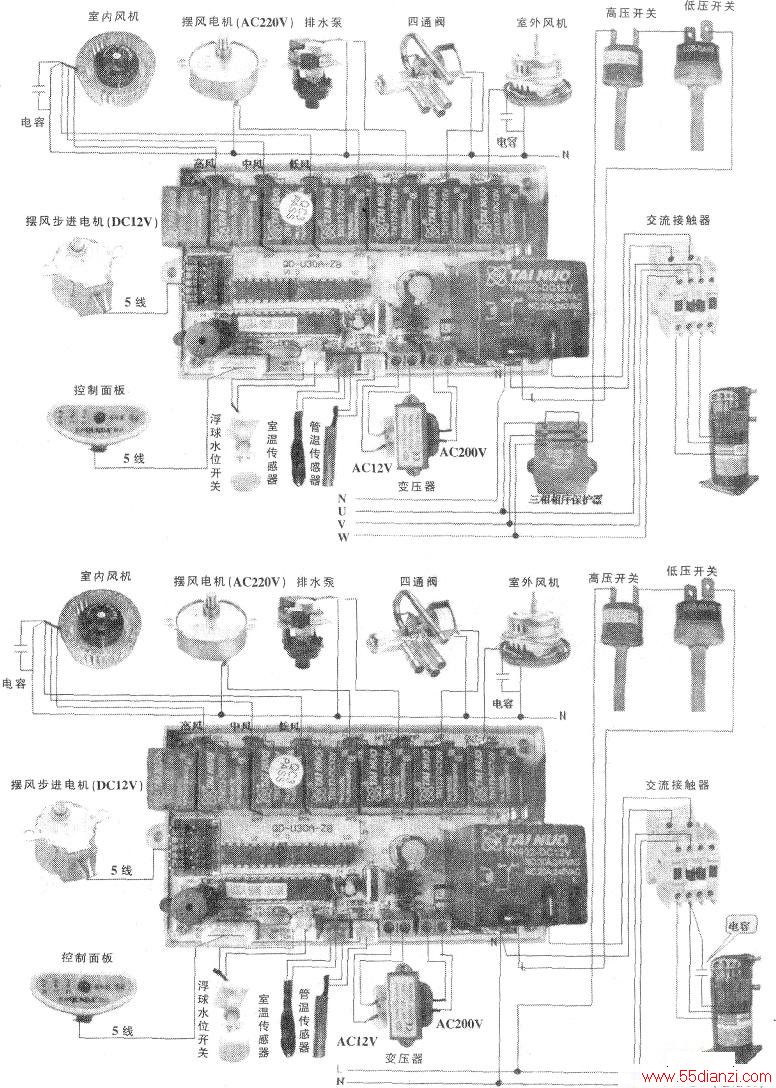

　　1．改装电路连接图
　　
　　结合多台5HP/AC380V和3HP/AC220V天井空调的改装经验，特绘制使用三相电源和单相电源改装接线图，分别如下图所示。

　　3、改装方法与步骤
　　
　　首先，对原宅调的关键器件进行静态与动态测量，如压缩机、内外风机、风摆电机、四通阀、排水泵、浮球磁性开关、高／低压压力开关等。若检查不详细而贸然换板，易出现冈负载短路而烧板的现象。
　　
　　在内机处卸下损坏的原装电控板，并对相关的线路作适当的标记。由于内风机风速挡位多，如能对其接线位置加以记录，能大大提高换板效率。
　　
　　安装上通用空调电控板，按照上图对有关的器件进行连接，如遇线路不够长可以适当添加但要做好绝缘措施，避免漏电。
　　
　　对线路进行整理后用扎带进行有序绑扎。若电控板、控制面板等器件难以安装固定，可用热熔喷出硅胶来固定。安装控制面板的位置应避免遇到强光，一般贴在内机天井空调的塑料壳内原遥控接收头附近，以防止遥控不灵或性能变差。
　　
　　安装室外机的控制板时，还是用原机的单相或三相电源线、通信线。在安装过程中，要注意三相相序器的安装。采用AC380V供电的空调必须安装相序器，避免供电单位检修时调换了相序而损坏压缩机。
　　
　　有些空调设有独立的相序器，有些是在外机板上连带的，这时需重新购置新的独立三相相序器。交流接触器一般用原机自带的即可，压力开关的安装通常使用串联的办法，一旦高压和低压中任意一个压力开关异常(一般高压高于2.8MPa，低压低于0.2 MPa)，压力开关由闭合变为断开，则切断电控板的电源电路，空调停机，以保护压缩机。
　　
　　整机安装完毕后，需对空调设备进行绝缘电阻检测（一般大于3MΩ），无异常时方可通电调试。在调试时如果遇到电控板没反应，应重点查三相相序保护器是否正常。若在试机过程中发现压缩机运转声音沉闷、排气管不热、回气管不凉，常见原因是压缩机相序错乱，停机断电后，调换交流接触器下侧的三相线中任意两根即可。
　　
　　正常情况下，排气管热、回气管凉，回气管及气液分离器上有露珠；用钳形表测得压缩机电流约等于额定电流，且空调制冷效果好。
