很多人都用过所谓“易驱线”吧？它可以把IDE口转换成USB接口，这样就可以用电脑上的USB口插普通硬盘用了。“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。那何不用废弃的电脑电源来给硬盘供电呢？
方法很简单，只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（PIN）。

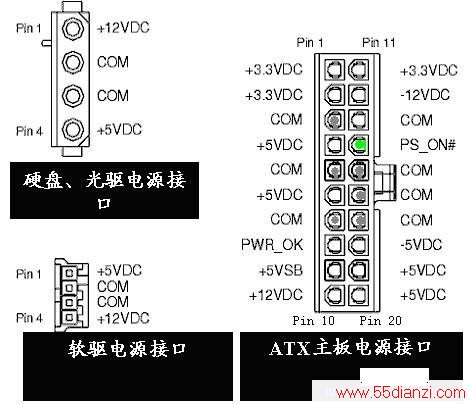

ATX电源排针（Pin）的标准是这么定义的：
可见，14号针（Pin14PS-ON）就是控制电源开启关闭的。你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了--要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。
红Red＝+5V，橙Orange＝＋3.3V，黄Yellow＝＋12V，兰Blue＝－12V，绿Green＝PS_ON，紫Purple＝＋5VSB，灰Gray＝PWR_OK，白White＝-5V，黑Black＝COM＝GND＝接地
