给电视机加装伴音发射电路

　　电视机是现代家庭生活，必不可少的信息窗口和娱乐工具。它既给人们带来精神享受，同时也给家庭成员间带来很大的干扰。为消除这种干扰，可以在不改变机内电路的情况下，加装伴音发射电路，用耳机接收方便又温馨。
　　

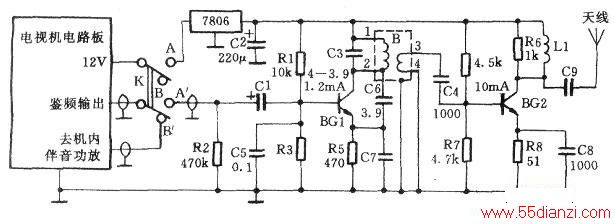

　　电路原理：本机采用调频发射方式发送。电路原理图如下图所示。
　　
　　BG1同时兼作高频振荡和音频调制。高频振荡是由C6在射极和集电极之间进行电流反馈来实现的。当音频信号经Cl进入BG1基极时，集电极和基极间的电压就会随之变化。在高频情况下，极小的电容变化也会引起极大的频偏，从而完成了频率调制。调制信号由BG1集电极输出，经过高频变压器Bl耦合到BG2作高频功率放大，而后由天线向外发射。伴音由开关K控制，当电视机内12V电源，鉴频输出经开关K切换(K置A-A)时，电视机伴音发射装置发射伴音信号。用调频88-108MHz收音机接收，并用耳机收听。而机内伴音功放失去鉴频输出信号，而停止伴音输出。当K置B-B时，发射电路失去电源和鉴频输出信号，而停止工作。机内伴音电路恢复正常伴音输出。
　　
　　元件选择：BG1、BG2采用3DG或9018系列高频小功率三极管，fT选大于300MHz的，B值分别应大于40和50，饱和压降要小。C3、C6和C9应选用高频瓷介电容器。电阻应选用　　1/8W金属膜电阻。天线用600mm左右多股软线，另一端与C9相连。适当增加天线长度可以相应增加发射距离。B用NX-40型磁芯(M4×0.7×8)和磁罩（φ9.5×7），初级1-2端用φ0.17高强度漆包线绕4匝，次级3-4端按同方向绕1-1.5匝，次级匝数过多会引起振荡不稳，Ll用φ0.35左右的漆包线绕，或用巾4mm空芯线圈共12匝。Cl采用l0μF金属化纸介电容。
　　
　　调试：本机调试简便，无专用仪器也可以进行调试。将K置A-A’端，先在Rl位置接一个47k左右电位器，并将电位器阻值调到llk左右，然后将B靠近调频频收音机拉杆天线(相距约5cm)，将收音机音量开到最大，旋动调节旋钮，直到收音机扬声器发出的尖叫声最大(BG1的IC约为1.2mA)，拆下电位器，换上相应的电阻作为Rl。
　　
　　然后，在距接收机3米处调整R4，也使接收机发出的反馈声响达到最大(BG2的Ic约为7-9mA)。如果调整时的音响太响，可边调R4，边将接收机音量关小，直到反馈尖叫声不能再大为止。此时，即可将电视机鉴频输出的音频信号和调频接收机的距离拉开进行试听。当距离为20米（低挡收音机应小于10米）时，接收机的静噪声应最小，失真也最小。
　　
　　为适应现代家庭大居室收听、收看要求，发射电路的发射距离（即发射信号强弱）可用以下两个办法调整：其一是：微调一下Ll，将线圈拉长（发射距离增加）或缩短（发射距离缩短），使接收机的信号最清晰，音量最大。本机最高电源电压可选9V，此时有效发射距离可成倍增加。其二是：升高或降低电源电压。
　　
　　升高则发射距离增加：降低则发射距离减小。调整R2可改变频响。调整Bl可改变工作频率，使之避开对电视机和调频广播的干扰。
　　
　　与电视机电路的连接与切换：拉杆天线可固定在机壳外侧，首先在机壳后面适当的地方钻一个小孔进行固定，天线可选择收音机拉杆天线，由于发射范围在室内要求不高。发射装置应加金属盒屏蔽，并且进行良好接地，以减少对其他电路的干扰。机壳可用胶将其粘到机内适当位置上。
　　

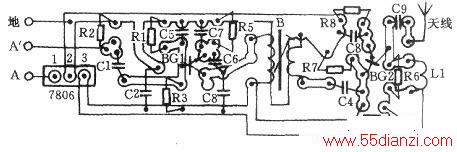

　　K为市售的双刀双位钮子开关，按下图正确连接后当开关拨向A-A’时电视机机内扬声器停止伴音。由发射装置发射后用调频收音机戴耳机接收。从而消除电视伴音对他人影响。当开关拨向B-B’时。
　　
　　使用电视机内扬声器伴音。转换开关也可装在机壳的隐蔽处，以不影响美观和方便使用为原则。
