巧用手机作无线电话报警器

　　现在市面上出售的报警电话不管是有线还是无线型，只要犯罪分子把电话线剪断，都失去真正意义上的报警作用。如果我们把手机改装成无线电话报警器即可克服它们的不足，实现真正的无线报警。
　　
　　大家知道手机YES键用于确认和发号，NO键用于关闭发号（有的手机可能用其它键）。我们就是利用这两个键外加附属控制电路进行改装，见下图。方框图见右图，红外探测器HW加电后，去启动控制电路，控制电路动作后，一方面使手机发出事先预置号码，另一方面启动语音电路，使报警语音送人手机，然后再通过移动通信网送到报警地点(110报警台、其它手机、办公室电话等)，接警人员接警后，可采取防范措施。

　　

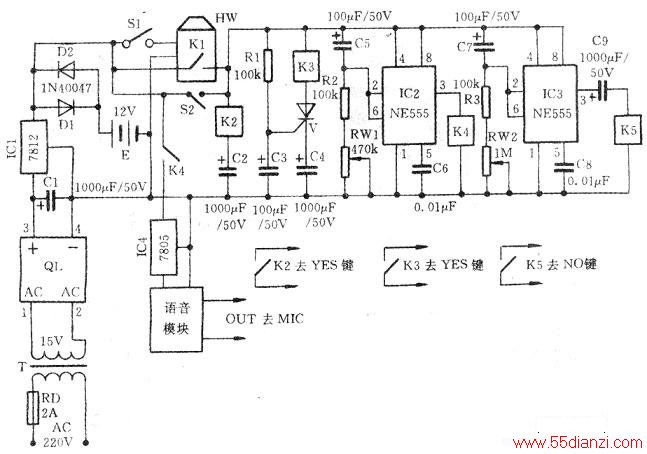

　　电路原理：见下图。220V市电通过保险RD加到变压器T初级线圈，经桥堆QL整流、电容Cl滤波及7812稳压给红外热释电探测器HW供电，同时经二极管Dl给12V小型蓄电池充电。加入蓄电池的目的是防止小偷剪断交流电源使报警器失去报警作用，做到交直流两用。红外控制器加电后进入待机状态，只要小偷入室，报警器立即动作，其内部的继电器Kl常开接点闭合，接通控制电路的12V电源，继电器K2瞬时动作接通手机YES键，确认所发号码。经过2秒延时，可控硅V导通，继电器K3动作，其常开接点闭合发出确认的号码。经8秒延时，IC2延时结束，3脚输出高电平，继电器K4常开接点闭合，接通语音模块ISD电源，事先录制好的报警语音送入手机麦克风MIC发送出去。约1分钟后，IC3延时到，3脚输出高电平，继电器K5动作，其常开接点接通手机的NO键，关闭送话，这样就完成了一次报警过程。如果小偷在室内继续活动，则报警器重复上述报警过程，发出连续报警。在继电器K2、K3、K5回路中均串入一只l000μLF电解电容，使它们的常开接点闭合后立即断开，相当于人手点动一下YES键和NO键。Sl为报警解除开关，S2为报警应急开关，为老人和孩子设置，当坏人人室盗窃时，可闭合此开关。
　　

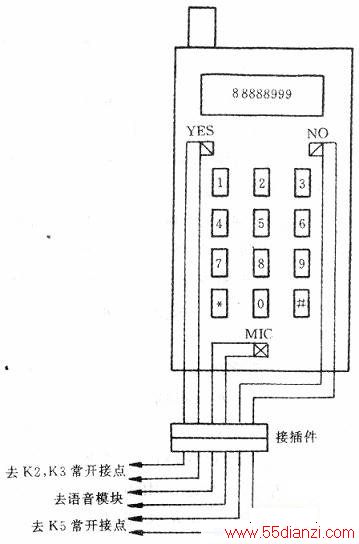

　　电路连接：应急开关S2并接在探测器的内部常开接点Kl上；常开接点K2、K3相并接，然后再并接手机的YES键上；常开接点K5并接在手机的NO键上；语音模块的输出端并接在手机的麦克风MIC上。
　　
　　即控制电路到手机的联线共计6根线，可用排线相连。
　　
　　使用：家人外出时，提前预置好报警地点的电话号码并合上报警开关Sl，回家后断开Sl即可。
　　
　　元器件选用：继电器K2、K3、K4、K5选12V/4098；可控硅V选MCR100-6；红外探测器选洛阳新力电子有限公司的KL系列产品；语音模块ISD系列产品放录20秒；IC2、IC3选NE55，其它参数见下图。
