用分立元件仿制STRD1816厚膜电路

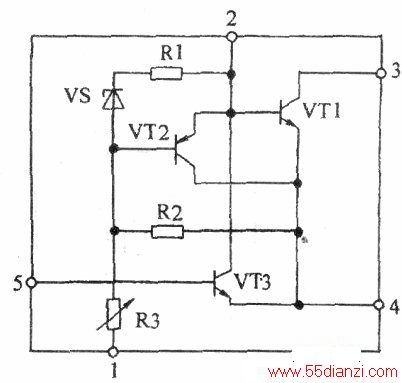

　　下图为STRD1816的内部电路。仿制时，VT1要选用BVCBO≥1500V、ICm≥3.5A、B≥20的NPN大功率管，如BU508A或2SD1403或2SD1403；VT2可选用3CK4或3CG21A；VT3可选用3DK2；稳压二极管选用稳压值为5.5V的2CW53或2CW52；电阻选用0.5W金属膜电阻，其中，Rl为100Ω，R2为220Ω，R3可调电阻，约2.7Ω。
