废旧耳机改造相机快门线

废旧耳机改造相机快门线

点击数:7705 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   小改-小革

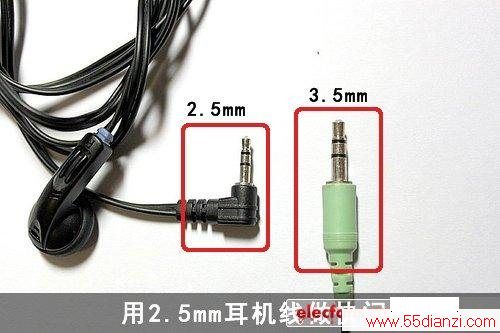

    用老式手机配的2.5mm耳机而MP3、mp4都用不上,把它改造成相机快门线,实在是太意外了,请看这个非常个性实用的小创意吧!

343

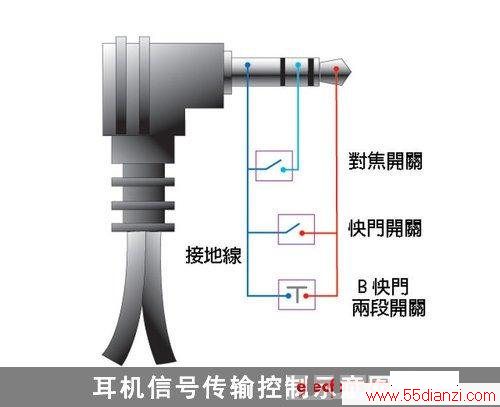

      用这个2.5mm耳机插孔可以传达三个快门命令。

234



34

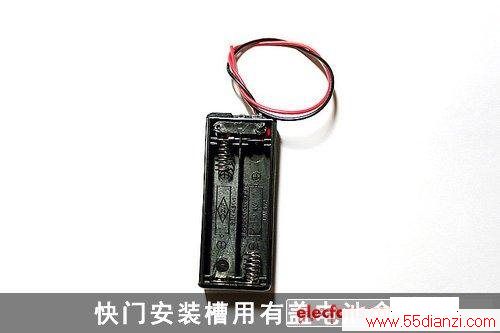

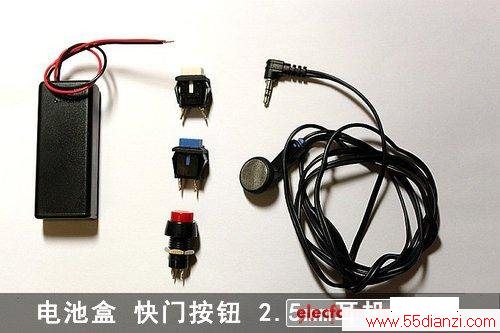

      材料需要2.5mm耳机,3.5mm还是留着听音乐吧,找电池盒做快门控制按钮的安装槽。快门按钮,两个是无段的按压开关,一按就导通放手马上回弹断开,一个当对焦用、一个当拍照快门用,利用不同颜色当区别。如果要用〝 B快门〞长时间曝光,一直按着开关不放手也不是办法,那就再并联一个有段开关,按一次是导通、再按一次是断开,那长时间曝光就不用一直按着开关了。



345

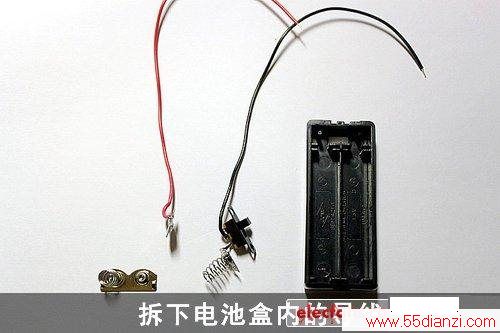

    拆掉电池盒导线和导电金属片。



www.55dianzi.com



35

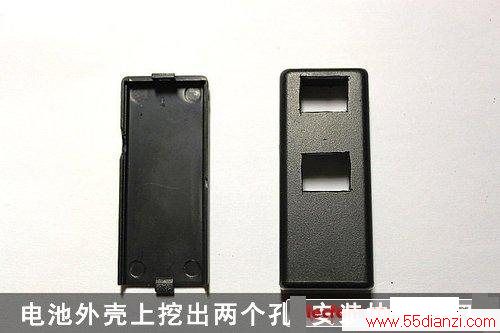

      在外壳上挖出两个孔,放置对焦开关和快门开关。

234

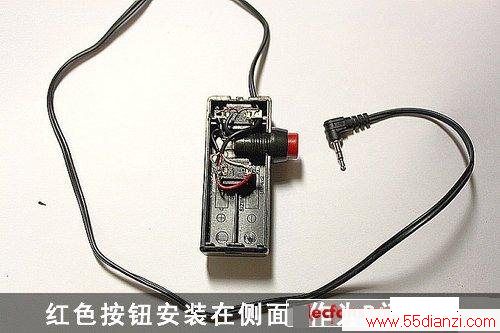

      在侧面切出“B快门”按钮槽,红色开关做“B快门”安装在侧面。2.5mm耳机一头切掉,剥开绝缘层后焊接在开关上。

234

      对焦开关和快门开关同样的放入电池盒内,与耳机线焊接,即最终完工。2.5mm耳机插头插入相机的快门控制插孔,就能正常使用。

34v

      2.5mm仅在佳能的相机上使用成功,不代表所有数码相机都采用2.5mm作为快门控制孔。要同样DIY的,事先确定手中相机的控制孔口径。
