简易功放在CD、MP3等输出音频电压较高的情况下。去掉了前级放大，采用经典集成功放块( TDA2030)做OCL放大，在负载40时输出功率可达2x10W。

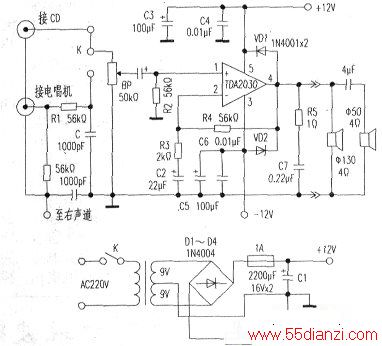

本功放采用书本上的标准图纸，只是在输八端作了改动。输八端可用CD和电唱机输八信号，用2x2开关作选择。因为电唱机输出阻抗高，所以R2、R3和R4都作了修改，以提高输人阻抗，与电唱机配合。刚和C1是唱机输出频响的高频衰减补偿运用，可以稍作改动，以达到匹配。
这款TDA2030简易功放，电压放大信数是28倍，增益是25分贝左右，电压放大倍数由R3、R4之比决定。电压增益要高一些，只要将R32kΩ降1氐为1.5kΩ或1.8kΩ就行了。
但是阻值不能用得太小，因为2030功放设计增益是30分贝上下，30分贝电压增益是足够了。
本机在4Ω负载上输出功率是11W左右，在8Ω负载上输出功率是7W左右，用5英寸扬声器配置是很好的。
做好的简易功放，用CD、MP3输出信号，都达到了满功率输出，效果良好，适合音响爱好者和初学者制作。
