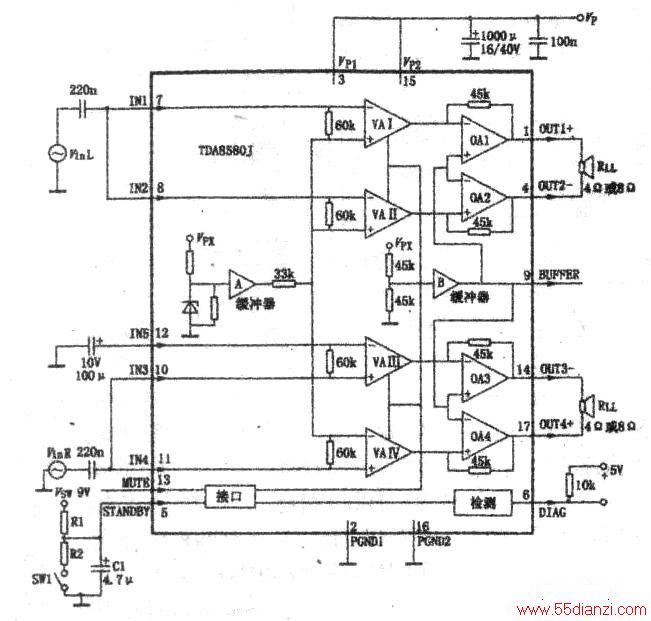

下图为BTL输出电路，将4组放大器中每组输出相位不同的各两组构成两路完全相同的BTL输出。由于BTL放大电路中两臂增益误差仅±2dB，对称性极佳，当然无BTL输出的额外失真。
图中的双声道BTL放大电路，外围元件极少．且无任何调整的元件，4组放大单元的增益均由集成电路内部设定，故BTL输出的平衡性也极理想，放大器的频响也基本上取决于集成电路本身。对{氐端转折频率而言，受输入端耦台电容的影响，由于输入电路内部设定为60kΩ。当耦合电容采用0.224μF时，低端转折频率约为12Hz，足以保证整机频响不会高于20Hz。由于放大单元输入电阻较高，故不宜采用0.22μF以上的铝电解电容器作为输入耦合电容，否则电解电容的漏电将会引起放大器偏置的偏移。
此BTL放大器当VP=14.4V，RL=4Ω时，输出功率为2x15W．非线性失真约为0.5%。
在输出功率2xlW时，非线性失宾仅为0.05%。每声道电压增益约为45-60倍，故达到额定输出功率时，放大器输入端的信号电平约为170mV。
