自制一款廉价的6P3P单端电子管功放电路

自制一款廉价的6P3P单端电子管功放电路

点击数:7383 次   录入时间:03-04 11:54:41   整理:http://www.55dianzi.com   音频类

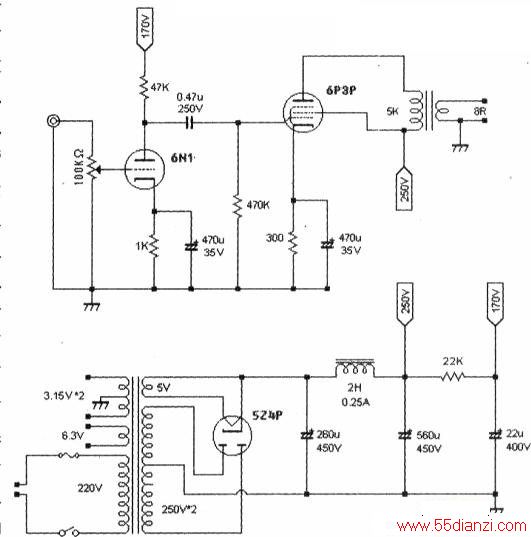

  此电路见附图。使用6N1进行电压放大推动末级6P3P。为得到较大的输出功率,使用了标准的五极管接法。RP为音量电位器,因为去掉了并联6N1栅极上的栅漏电阻,因此RP还有一个作用就是作为胆管6N1的栅漏电阻,为输入级产生的栅流提供一个回路。

  Rl、R2分别是6N1的屏极负载电阻和阴极电阻,直接决定胆管的工作状态。C1为耦合电容,本机信号通道唯一的一个电容,使用不同的产品可以调整音色,本机使用的是国产普通聚丙烯电容,如果有补品的初哥可以根据需要进行更换。

  功率管6P3P采用标准接法,信号由控制栅极⑤脚输入,帘栅极④脚与电源+B1直接相连。这种接法的特点是放大效率高,能达到特性表中功放管所规定的输出功率。R4为6P3P的阴极偏压电阻,为6P3P提供一个适宜的工作点,将输出级栅负压确定在-20V。

  6P3P屏极电压为290V,栅负压为-20V,屏流为50mA,作A类放大,输出功率约为5.5w,基本满足一般家居环境放音的要求。

  在实际使用时工作电流较大,R4发热严重,表面温度较高,所用的一只3W金属膜电阻,使用一段时间后有些发热变色。后换成5w的金属膜电阻。C2为阴极电阻旁路电容,提供工作时的交流信号通道,使交流信号不流经R4,不会在上面产生电压降,相对稳定了胆管的工作点。

  所有胆管一律交流灯丝供电,交流供电虽然容易引入交流声,但由于本机使用胆管都是旁热式,只要注意接地点的选择,注意焊接走线工艺,噪音不是问题,基本上听不见。

  输出牛采用0.35mm的片子22mm×40mm,初级5K02860圈,次级80128圈,采用3夹2绕法,输出变压器的初级电感量有20多H,作为小功率输出牛已经不错了。

  电源牛120W,次级电压250V。电源电路采用传统的电子管整流,CLC滤波器,既保持了传统胆机的音乐韵味。也使整机音色达到和谐与平衡。由电源变压器次级输出的双250V电压经524P全波整流,经CLC滤波器得到平稳的直流高压。电子管整流在开机时经历预热过程而无高压冲击,具有保护电子管的作用,因此不需要加装高压延时电路。CLC型滤波方式滤波效果好,电源内阻低,对降低噪音,提高整机动态有极大的益处。

  制作与调试

  本机线路简洁,所用元件较少,采用搭棚焊接,制作调试简单,成功率高。

  制作时上先好各个输入输出插孔、插座、开关、音量、电位器、电子管座。固定电源和输出变压器、阻流电感、连接各个电子管的灯丝供电,注意尽量把线绞合好,连接电源开关给电源变压器通电、测量次级各组交流电压是否正常。连接输出变压器次级到音箱输出座并连接左右声道音箱、接通电源听听底噪是否正常,如有噪音查看灯丝线的是否绞合好和走线位置,以此作为焊接后开机的比较。用包扎带固定电解电容到变压器下边螺丝桩,并用热熔胶固定,连接变压器到524P的250V供电线,开机测试大滤波电解两端电压是否在270V—290V之间。焊接6N1各脚阻容元件和6P3P各脚阻容元件时,根据个人爱好随意焊接,尽量一点接地。最后插上电子管,务必接好音箱,音量电位器关到最小的地方,把万用表接到6P3P的⑧脚,看看电压是否慢慢升到20V左右,音箱是否有轻微的底噪,参照图纸标注的各电压点测试一遍。

  如果没有异常,那就恭喜你了,已经做好了一台好听的6P3P小胆机了,接上CD或者电脑做音源,慢慢欣赏天籁之音吧。

6P3P单端电子管功放电路
