一．古董变压器剖析

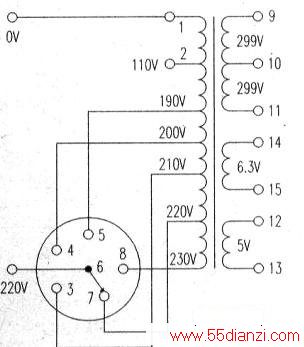

该古董变压器生产于上世纪60年代，功率200W．是某型号申子管扩音机的审源变压器，接线图如下图所示。
该变压器有15只引脚。由于建国初期，我国市电为110V和220V两种电源，且电压不太稳定，故该变压器设置了110V和220V两种接线方式，并设了调压装置，以适应各种不同的电压。
220V电压从①、⑥脚输入，从⑨、⑩、11脚输出299V+299V高压，14、15脚输出6.3V灯丝电压，12、13脚输出5V供整流管用灯丝电压。
当市电电压不稳定时，由调压转换接头TK转换到相应的电压190V、200V、210V、230V抽头上即可正常供电。②、⑥脚为110V电源接口，转换TK插口可适用于80v、90V、100V、120V等电压供电。电路如下图所示。
二、用该变压器组装胆机功放

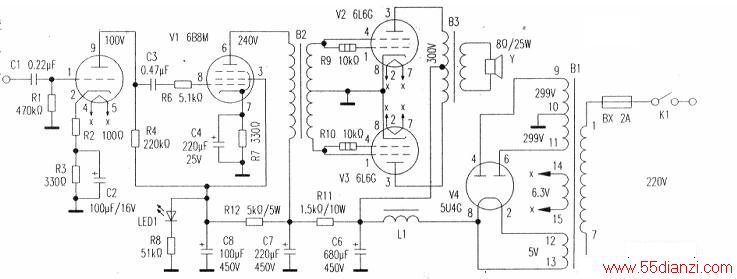

用该变压器组装的电子管功放如下图所示。V1为一只三极，五级复合管三极管部分担任电压放大，五级管部分担任激励放大；V2、V3组成乙类推挽功率放大．B1为古董变压器：整流管V5为5U4GO讯号从V1第①脚输入，经三极管放大后的电压从⑨脚输出加到五级管的第⑧脚进行放大后，从推动变压器B2输出3W的音频功率推动V2、V3进行乙类放大，输出24.5W的音频功率。
电源次级299V+299V的交流电压经整流管v5全波整流，经扼流圈L1、电容C6滤波输出直流高压供给功放电路工作，再经R11、C7及R12、C8作二级、三级滤波后分别输出250V和200V的直流电压供推动级和前置级工作。
由于V2、V3工作于乙类放大状态，屏流变化激烈，故采用电感输入滤波电路方可满足电流变化的要求。
三、元器件制作
1．推动变压器B2推动变压器B2用从DD-27型电度表中拆下的电压线圈改制而成。
方法：把线圈从铁心上退下，将原来的线圈拆下重绕，初级绕4500匝，次级共4500匝，在2250匝处抽头。将铁心两端的短路铜片拆下，用大小及厚度相同的两片纸片代替。
2．扼流圈L1扼流圈L1亦用DD-27型电度表的电压线圈改制：拆除原线圈的导线，用其塑料空骨架，在骨架上用φ0.51导线绕1000币．拆除铁心专隙中的两片铜片，用同样大小及厚度的纸片代替。
