打造一款优质有源音箱

　　一、电路选择和箱体设计
　　

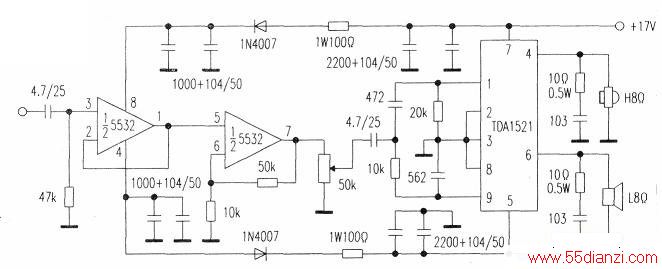

　　该有源音箱所选用的电路是享有“运放之皇”美誉的NE5532与PHILIPS的TDA1521相搭配。电路（见下图）采用(NE5532+TDA1521)x2的工作模式，即用NE5532和TDA1521各两只分别制成两套完全相同的功放电路，每只音箱用一套。电路中利用NE5532运放的一半做成阻抗变换器，另一半则对信号进行约5倍的线路放大。线路放大器输出的信号先经阻容网络分频后再送入TDA1521中对高低音进行单独放大。这样便舍去了箱内易引起频率特性变差的功率分频器，对音质的提高大为有效。

　　

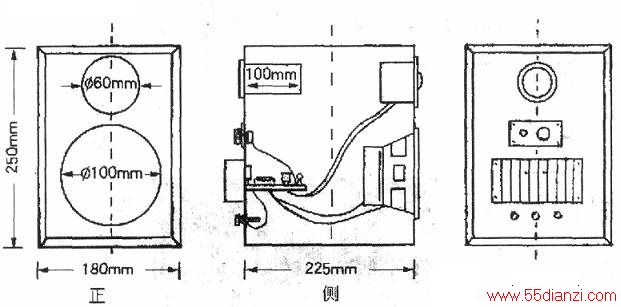

　　此有源音箱的箱体均采用15mm厚的中密纤维板打制，各板接合处作450角处理。箱体外部尺寸（正、侧、背）见下图。各板下好料后，除后板之外，其余各板可先组装在一起，组装时先在接缝处涂胶粘合后再每隔约5cm用2.5cm长的自攻螺丝紧固。然后在箱内遍刷一层厚约0.5cm的沥青，以增强箱体刚性及在大音量放音时减小震动，最后再均匀地铺一层吸音棉。箱体外部则根据条件自行装饰。

　　二、元件选择及功放制作
　　
　　因本功放电路中元器件很少，每一个元件质量都会对整体性能产生较大影响，所以对元器件的选择应充分重视。
　　
　　功放电路中各电阻除注明外，均选用1/4瓦的五色环金属膜电阻。
　　
　　小容量或信号耦合电容则用钽电容或CBB型，大容量的退耦、滤波电容使用“红宝石”。TDA1521为台湾省出品，NE5532选用的是标有大“S”的美国货。箱内连线除信号输入线外，其余使用优质音箱线。因为本功放电路简单，制作印板时可选择一块敷铜板用美工刀按要求刻制，省时省力。各元件在上板之前应用仪表进行严格测试、筛选。可用两只“L”型拐铁将电路板和给TDA1521散热的散热器用小螺栓作‘“L”型连接（注意电路板与散热器绝缘）。本功放中为功放块散热的是从STK6153功放板上拆下的散热器，用在此处非常合适。
　　

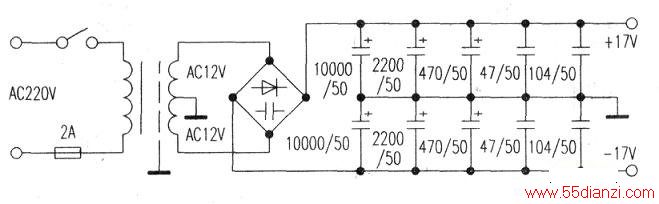

　　而后在功放块背面均匀地涂上一层导热硅脂后即可用小螺栓固定在已打好孔位的散热器上。本有源音箱使用的电源为外置式，电路见下图。电源中的变压器、整流滤波组件、保险器等均置于一铁制机箱内，使用时用优质三芯小电缆与音箱连接。此种做法虽显麻烦，但带来的好处是极大地降低了电源变压器对功放板上各元件（特别是前级部分）的干扰，对提高重放音质有利。此音箱用的扬声器为上海银笛厂的产品，高音为YDQG4-7，低音单元为YD120-19，实际使用此两款扬声器配合默契。
　　
　　三、功放板及接插件的安装固定
　　
　　装配时，首先在音箱后板的中下部开一个稍宽于功放电路板、略高于板上最高元件的矩形孔（此孔面积应小于散热器面积），在四周贴上合适厚度与宽度的双面胶带，再把功放板水平放置由外向里推入；散热器则露于箱外并与背板外侧紧贴，而后用自攻螺丝把散热器紧固在背板上。在背板（散热器上方）合适部位开一个2cmx5cm的子L，用一块3cmx6cm的敷铜板将小型莲花座固定于此，作为信号输入板。再在背板（散热器下方）钻孔固定好三只不同颜色的接线柱作为有源音箱的直流输入端。连接好内部线路、接入扬声器后即可将后板涂胶再行组合。在使用时，务必先把直流供电线路连接好再开启交流电源。
　　
　　至此，此款有源音箱的制作完成。
　　
　　此款有源音箱易和CD及磁带随身听等音源搭配且适合烧度不高的朋友试制。成本低、音质好、制怍成功率高是本音箱的显着特点。至于听音效果，自不必用华丽的语言来描述，相信不会令您失望。
