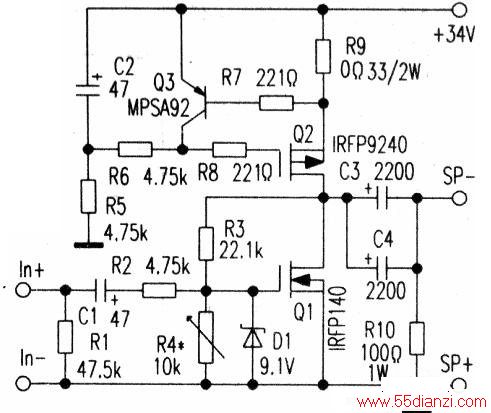

打造了一台既吸收电子管的“乐感”优势，又具有晶体管使用方便特点的晶体机，全机主角是Q1N-MOSFETIRFP140（见下图），由于是接成单级的增益放大，故为反相输出，输出端是喇叭的负端，而接地点才是正端。另外有一颗P-MOSFETQ2IRFP9240是配对的MOS-FET，但是别误会它们是在做推挽放大，在这里Q2只是Q1的前级负载，就像真空管以输出变压器作为屏极负载一般，只是MOSFET有更低的输出阻抗，不需要输出变压器做阻抗匹配，就可以直接驱动喇叭。Q2为电路提供2A的恒定电流，阻抗会随着Ql的on/off而变化故亦称为动态负载，它比固定式电阻负载有着更高的效率。由于本机以A类方式动作，要注意的是散热问题，虽然只有10W输出，静态消耗每声道却有70W，所产生的热量是惊人的。由于单组34V供电，所以以OTL方式输出，C3、C4之2200μF就是隔绝直流的输出电容。
因为本机的输出电流被Q2所限制，在输出振幅不可能超过电源的情况下，本机的输出功率不会因为使用较低阻抗的喇叭增加功率。本机输出阻抗约1Ω，故阻尼系数约为8。
该机除了增益低了点，前级音量必须大一些，加上整台机器都非常烫手之外，音色圆润通透和音场广阔是它的强项。
