用最少的钱 制作最靓的音响

　　怎样用最少的钱．制作出靓声的音响，一直是“焊机派”发烧友追求的目标。最近笔者花了三四百元制作了一套音响，收到了很好的效果。
　　
　　一、音源

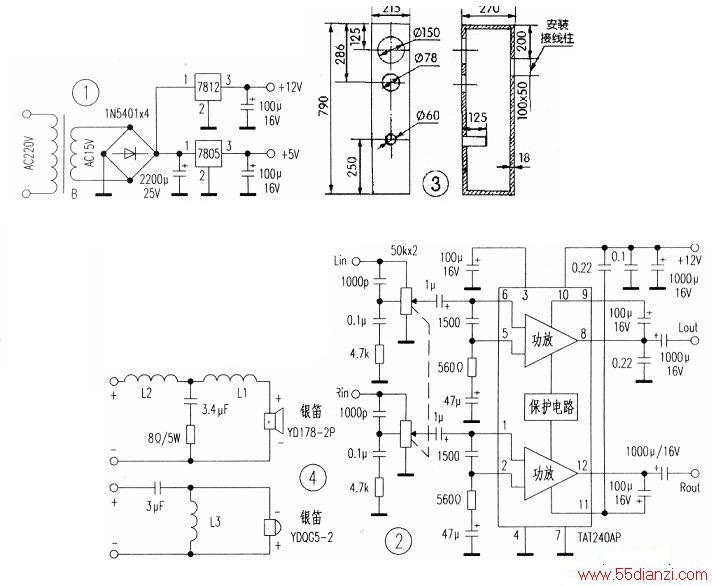

    花1OO元购买一台二手电脑光驱即可，关键是制作一个供电电源，电路见图I。因为光驱驱动电流较大（12V、SV各1A左右），所以要选用次级为15V左右20W的变压器供电，整流管要选用大电流的IN54xx系列，三端稳压块要装在面积较大的散热器上（本人选一截8cm长的8cmx2cm门窗矩型铝材作为散热器已足够）。
　　
　　二、功放

    用收录机里的TA7240AP功放板改制，一分钱不花。此功放功率适中、声音好听、耗电省，本人称之为“绿色”功放。TA7240AP是国产收录机中采用较多的一种双通道功率放大集成电路，它具有失真小、保护电路齐全等特点，工作电压为9~18V，典型应用电路见图2。特别值得一提的是，此电路音量电位器选用带中间抽头的50kΩx2那种，装上了等响度电路：，从而增强了本组合的可听性。
　　
　　此功放虽然功率稍小，但按本电路制作，声音非常耐听。。经本人比较，发现效果超过TDA2030以及百元以内的分立件功放电路，这可能是此集成电路内部电路较为成熟的缘故吧！
　　
　　三、音箱

    仿“震撼6A”小型落她箱，总成本260元（箱体IOO元、喇叭单元120元、分频器40元）。选用银笛YDQG5-2作高音，此单元采用软绢丝振膜，磁液冷却，最大功率30W；选用银笛YD178-2P作为低音单元，此喇叭振膜为涂胶纸盆，声音丰满，有力度，最大功率60W。箱体花100元请手艺好的木工用18mm厚的中纤板按“震撼6A”的尺寸(215mmx270mmx790mm)打造，见图3。分频器选用华信牌HX5-10型，电路见图4。此音箱占地面积小，低音效果却是书架箱不可比拟的。
　　
　　以上组合虽然造价不高，但音质却十分令人鼓舞，总的感觉是声音柔和、丰满、有弹性，音乐感很浓，这可能是那块TA7240AP和等响度电路发挥“潜能”的缘故吧！
