制作一款高水准的DAC摩机板

　　一、电路简介

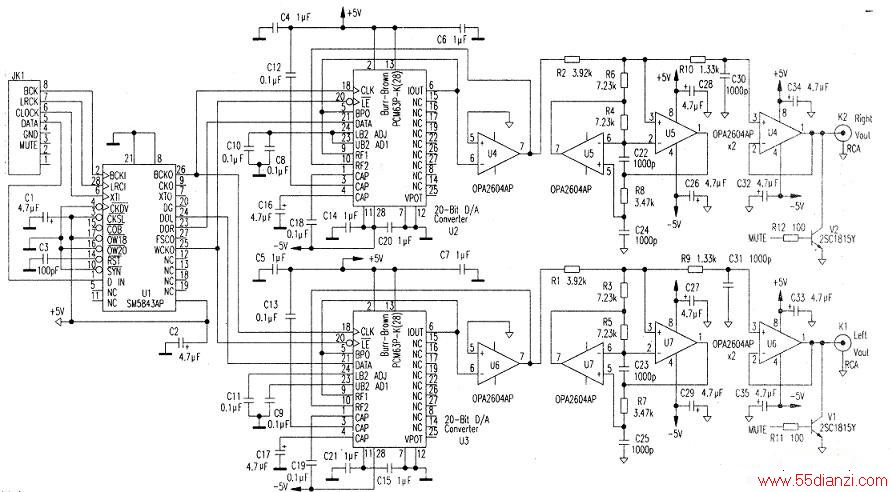

  原理图如下图所示，整个电路由三部分构成。第一部分是数字滤波，’核心器件是NPC公司的SM5843AP．属于8倍超取样数字滤波器芯片，能够产生20Bit再量化的数字音频信号。第二部分是数模转换，采用Burr-Brown公司高性能的数模转换器PCM63P-K，这是一种经典的R-2R电阻阶梯型结构的D/A转换芯片，低电平的线性极佳，具有很高的精度和很低的失真，约108dB的动态范围，模拟信号以电流的形式从⑥脚输出。第三部分是电流／电压变换、模拟有源滤波和缓冲器输出。电流／电压变换电路的反馈电阻和电容已集成在D/A转换芯片中。模拟滤波器采用相位特性较好的GIC滤波器。摩机板的系统时钟取自CD机晶振产生的16.9344MHz信号，这样能使DAC的时钟与CD机同步，克服两块板之间时基抖动引起的失真，稳定地得到高音质。
　　
　　二、制作与安装

  模拟有源滤波器的电阻值较特殊，可用串联的方法来获得。这部分的所有电阻和lOOOpF的6个电容用数字表测量筛选，误差控制在1%以内，左右声道对应的两个元件数值应基本一致，保证两声道频响相同。
　　
　　电解电容用10～16V的音频专用电解，无极性电容用50V红色WIMA或其他体积小的聚丙烯电容。摩机板正负SV另用一变压器和稳压电+源板供电（限于篇幅这部分电路略），正负电源应基本对称，偏差小于0.2V。
　　
　　焊完检查无误后进行安装。东大K999CD机的DSP是CXD1167Q，且应用了芯片内置的数字滤波器，改装时要将该滤波器关闭。具体做法是将CXD1167Q的56、57脚挑起接正SV。摩机板上的BCLK、DATA、LRCK、CLOCK、MUTE、GND这6根接线分别与CXD1167Q的76、78、80、54、19脚和地线相连。
　　
　　另外要注意的是，如果扩音机的输入端没有耦合电容，则应在摩机板的输出端串接一只10μF的电容隔断直流输出。焊接时烙铁外壳要可靠接地，防止可能的漏电对集成电路造成损坏。
　　
　　三、听音评价

  全部安装完毕后开机预热约半小时，稳定后试放已经听熟的几种音乐，在功放和音箱不变的前提下，感到音场变得非常开阔，演唱（奏）者能一览无遗，声场的再现栩栩如生，声音更加细腻传神。
