电视机无信号自动交流关机电路

　　不少人喜欢半躺在床上看电视，有时因睡着而忘了关电视。

　　这样不仅浪费电能，减少机器使用寿命，有时还会因深夜电压高。机内元件发热严重而酿成事故。为此，笔者制作了“电视机无信号自动交流关机装置”。不仅无信号时可自动关机，而且相当于增加了交流全关机功能。

　　此装置电路见图1或图2。它的工作原理足：电视机关闭时，Q1、Q2截止，继电器J常开触点分离，电视机市电电源由原机开关K控制。开机后，当电台有信号时，电视机内的AGC检波电压、行一致性检测电压、行同步电压、行消隐电压会发生变化。利用上述某一变化电压使Q1、Q2饱和导通，则常开触点闭合，市电即改由继电器触点控制。当无电视信号时，上述信号电压便会复原，使Q1、Q2截止，J火电．切断输入市电，电视机自动关机。

　　在电台有信号播出期间，电视机用遥控器控制，当按下遥控关机键时，行扫描电路会停止工作，由行输出变压器输出的12V电压消失，继电器因失去工作电压而释放，切断交流输入。达到全关机之目的。

　　
为了实现这种功能，最好是将原机电源开关内的锁定钩簧去掉，使之成为按钮开关。如果不改装原机开关K，在开机后应随手再按一下K，使开关触点分离，通断交由继电器控制。

　　实际测量得知：有的电视机具有正向AGC特性，如HA11215A⑩脚、HA11440A 15脚高教AGC电压有信号比无信号时高几伏(当然不是所有品牌电视都这样，下同)这类机可采用图1电路。同理，具有反向AGC特性电视机则相反，如AN5132⑤脚、M51354AP 30脚、TA7680AP 11脚在有信号时比无信号时要低几伏，这类机器则可采用图2电路，有的品牌机器上述中放IC AGC电压变化不明显，则可以用CPU的电台识别信号端子的电台识别信号作为控制电压(如ST6367 38脚、CH04001-584143脚)，在有信号时比无信号时要高出1～2V。当然还可以利用行司步信号电压或行消隐信号电压作为开关信号电压，如TA7698AP 36脚(同步信号输出)，有信号比茏信号时要低几伏；μPC1423CA 35脚(行静噪限制)有信号比无信号时电压要高得多。总之，不论取什么电压作为开关信号，都要尽量不影响原机性能，即所取电压点应有一定的带负载能力。

　　电路中R1阻值在调整时决定，以有信号时J刚好吸合。而无信号时能释放为宜，可用可调电阻调试好后再换成固定电阻。

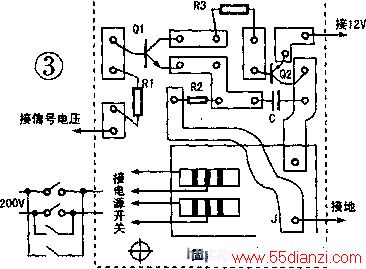

　　R2、C是延时元件，用来防止电台信号临时突然中断或人为换台时而误关机，保证无信号后能延时10～20秒再关机。J为JRX-13F双触点高灵敏度继电器。Q1、Q2要求β＞150，其稳定性要高，开关特性要好。电阻功率均为1/8W，其余元件参数见图所示。图3是装置的印制板图，实际大小为4×8cm。电路安装调试好后，在固定孔拧两根螺钉，然后用热熔胶将螺钉固定粘牢在机壳内电源开关附近。
