看着彩电机壳后面那么多的AV端子将作为废品被处理掉觉得非常可惜。笔者灵机一动,何不将其改制成AV选择器?既利废节约,又减少社会垃圾量,多少也为环保作点贡献。

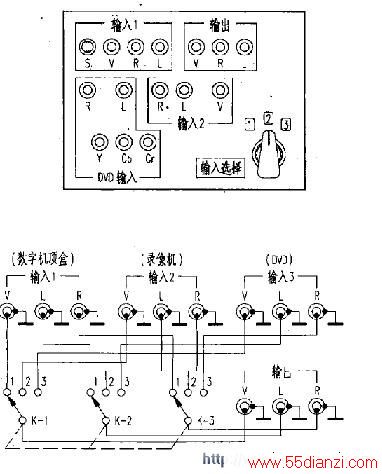

将印板上电阻、电容、晶体管、连接线焊掉,妨碍安装选择开关的印板部分去掉,3×3输入选择开关选用过去晶体管收音机上使用的小型波段开关。DVD输入作为输入3使用,其中Y插座作视频输入,加上原有R、L两个声道。用焊掉的屏蔽线按下图连接好,即告完成。
