本电路用了两片音频锁相环(PLL)集成电路，性能优良，结构简单，价格极低。
LM567(PLL)是一块音频锁相环集成电路，采用双列直插式封装。直接代换型号为NE567。工作电压为4.75～9V，静态电流8mA，最高工作频率FMAX=500kHz，其中心工作频率fo由⑤脚和⑥脚外接定时电阻电容决定。其计算公式为fo=l/(l.lRC)。
工作原理：电路分发射和接收两部分。发射部分LM567接成音频调制电路，接收部分LM567接成音频解调电路。压控振荡器(VCO)的中心工作频率fo选在lOOkHz，对红外线传输比较有利。
当音频信号处于上升段时，调制频率受②脚（压控振荡器控制端）控制，在fo的基础上增加。当音频信号处于下降段时，fo受控于②脚，在fo的基础上降低，从而实现频率调制。由于采用了锁相环压控振荡器，故电路的调制线性比较好。

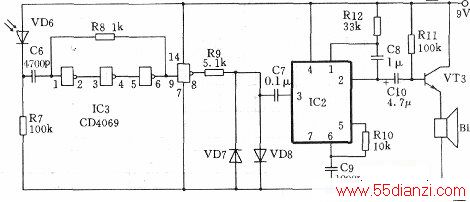

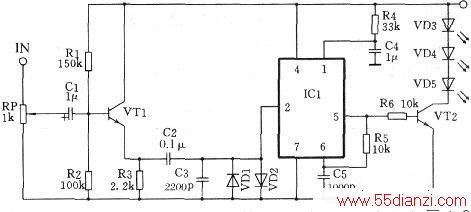

发射电路见上图。IN端输入音频信号。经RP衰减后由VTI的发射极取出，经VD1、VD2限幅后对PLL的频率进行调制，调制后的信号经LM567的⑤脚输出，经VT2放大后推动VD3～VD5发出红外光。接收电路见下图，红外线信号由VD6接收，经CMOS非门多级放大后由VD7、VD8限幅，送至LM567解调。在此CMOS反相器被偏置在线性工作区，其放大倍数在千倍以上。解调后的音频信号经VT3放大后推动扬声器BL发声。
元器件的选择和制作：IC1、IC2选用LM567或者直接用NE567代替。IC3为CMOS六反相器，型号为CD4069，或者用74HC04代替。后者价格较贵，但性能较好。
VT1、VT3用9014，VT2用9013或者用8050，β≥100即可。VD1、VD2、VD7、VD8为1N4148。
VD3～VD5选用中5的红外线发光二极管（如H2R405等型号）。VD6为红外线接收二极管，可用PH302。R5、Rl0、C5、C9决定发射和接收部分的中心频率，应严格挑选。BL用8～32Ω的耳塞机串联代替使用。
调试：测得C3两端的电压应在500mV左右，可通过调节RP来获得。同样，VD7两端的电压也应保持在500mV左右，相差太多时应检查前部分的元件，可适当调节R8，但R8不能过小。VT3的静态集电极电流应在8mA左右。相差过多时可通过调节R11来解决。
做完简单调试后应将两机精密统调。输入音频信号，将接收机和发射机拉开6～8m远，仔细调节Rl0，使BL中的声音最响且最清晰。
