家庭卫星电视与有线电视共缆传输的实现

　　家庭通常只能用卫星接收机旁的电视机收看卫星电视，而在另外的房间里却较难以收看。
　　
　　于是利用原室内有线电视线路，将卫星电视信号与有线电视信号混合共缆传输，实现了全家各电视机都能收看卫星电视的愿望。
　　
　　共缆传输连接电路如下图。

　　
　　卫星接收机RF输出端输出的U段卫星电视信号先经三极管VT1放大，放大后的信号再由75-3馈线与入户的有线电视信号桕混合。
　　
　　L5、L4、C6组成简易高逋滤波器，阻止470MHz以下的有线电视信号进入到75-3馈线中，降低信号损耗。L6的作用也是为了降低有线电视U段信号损耗，混合后的信号再经wr2放大管放大，最后由分配磁心线圈T2分配输出至户内备用户盒中。VT1、VT2信号放大电路的直流工作电源由交流220V市电经变压器T1降压、二极管D1—D4构成的电桥整流、电容C1、C2滤渡后提供。
　　
　　元器件选择：VT1、VT2选用2SC3355超高频低噪声放大三极管；T1选用功率为2VA、输出电压约12V左右的小型电源变压器，L1—L6用φ0.51mm漆包线在圆珠笔心上密绕脱胎制成，Ll、L2、L3、L5绕10匝、L4、L6绕3匝；电容除Cl使用电解电容外，其余均使用高频瓷片电容；他使用有线电视分配器中的分配磁心线圈，注意输入输出端、地线不要搞错，～般接电阻R两端的为输出端。其他元器件参数在图中已标注。外壳可用分配器铝壳，室内外各装一个。
　　

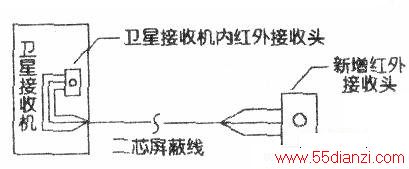

　　异地遥控的线路连接如下图，在卫星接收机内的红外接收头处并联出3条线(遥控信号．地、+5v)，通过二芯屏蔽线连接至异地的红外接收头：，红外接收头的正常工作电压范围在4.5V~5.5V，所以并联的个数不要超过两个，否则会因工作电压过低(小于4,5V)而不能正常工作。另外连接红外接收头的二芯屏蔽线不应超过30米，否则遥控信号衰减过大使卫星接收机动作错误或失灵。

　　
　　两种常见的大小红外接收头外形及引脚功能见下图。
