红外遥控信号监测仪设计与制作

随着电子技术的发展，绝大多数家用电器都采用了遥控技术。在家用电器维修中，经常遇到遥控功能失灵现象，如何判断故障是在遥控器还是在微电脑部分呢？这里介绍一种简单实用的红外信号检测仪器。

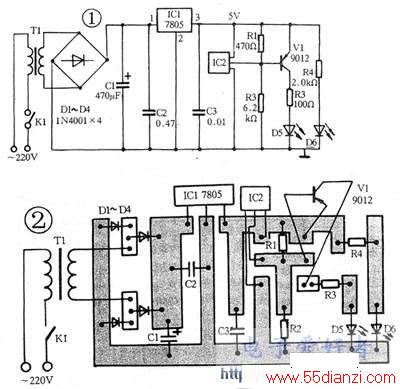

该电路由电源、信号接收、信号放大及显示器部分组成（见原理图1）。接通电源后，电源指示灯D6（红色）被点亮，在对准检测仪方向按压遥控器某功能按键时，图中接收头IC2收到遥控器发出的红外线调制脉冲，经调解产生一个频率较低的锥形波（它带有遥控指令信息），并加在V1基极，因为是负脉冲信号，是V1处于间断导通状态，这时工作指示灯D5（绿色）将闪闪发光，说明此遥控器能够正常。如果D5无闪光，说明此遥控器有故障。

T1用6~9伏小型电源变压器，IC1用7850三端稳压集成电路；IC2用一般遥控彩色电视机接收头；V1用9012PNP型三极管；其他元件参数见原理图。

取5×9cm²敷铜板一块，并刻制成如图2所示的印刷线路板，把选好的元件焊接入电路相应位置。再制作一个6×8×12cm³木盒子，将变压器T1和元件板固定在里面。电源开关K1，接收头IC2和发光二极管D5、D6用导线接出，安装在前面板上。

此电路一般不需要调整。焊接无误即可通电工作。

此仪器适合于各种电视机、录像机、影碟机、空调和电风扇等红外遥控发射器各种功能键的检测，为家电维修人员迅速准确的修复遥控器提供了方便。
