用ＣＭＯＳ模拟开关制作控制电位器原理与设计

由于直流控制电位器可以杜绝普通电位器因引入引线的干扰噪声或电位器接触不良等现象，所以在很多场合都能找到它的应用场合。例如用作电视机伴音鉴频和功放的μＰＣ１３５３就使用了直流控制电位器来进行音量控制。

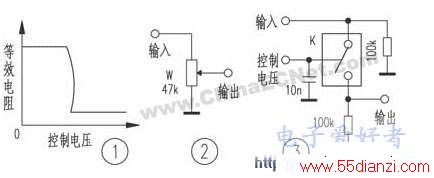

笔者介绍一种使用ＣＭＯＳ模拟开关制作直流控制电位器的方法。图１是某一ＣＭＯＳ模拟开关的开关曲线图，从图中可以看出该模拟开关在闭合和断路两种状态之间有一段起伏部分，人们就使用模拟开关的这一小段特性当作电位器使用。

图２是普通电位器音量调节电路，图３是使用模拟开关所构成的直流音量控制电路，该电路用来代替图２电路。如果模拟开关的工作电压为５Ｖ，经实验，控制电压选择在０．７至２Ｖ时较为合适。由于模拟开关的控制端和开关端有较好的隔离作用，所以用图３电路构成的电子式电位器，仅使用一组控制电压便可进行多路控制。由于ＣＭＯＳ模拟开关属于电压控制型器件，从而不必考虑控制电压的内阻大小。
