利用电话进行遥控不需进行专门的布线，不占用无线电频率资源，同时，由于电话线路各地联网，因此遥控距离可跨省市，甚至跨越国家，是实现远距离控制的比较经济且易实现的方法。本制作电路简洁、可靠性高，它能很好完成基本的控制功能，通过软件更新、扩展功能。所采用元器件通用易得，制作成本低，一般不超过50元，特别适合业余制作使用。
系统组成与功能

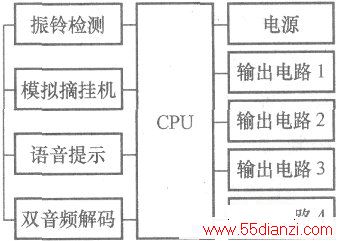

电话智能遥控器以单片机AT89C2051和双音多频解码集成电路HM9270为核心，辅以外围电路，经单片机协调动作，通过电话线路可以对被遥控对象的状态进行控制。由于采用单片机和专用解码芯片，外围电路简单、可靠。系统框图见上图。其振铃检测、模拟摘挂机、双音频解码、语音提示、电源及输出是实现电话智能遥控的完整电路。以此为基础可扩展状态查询、再线修改密码、异常报警等实用功能。

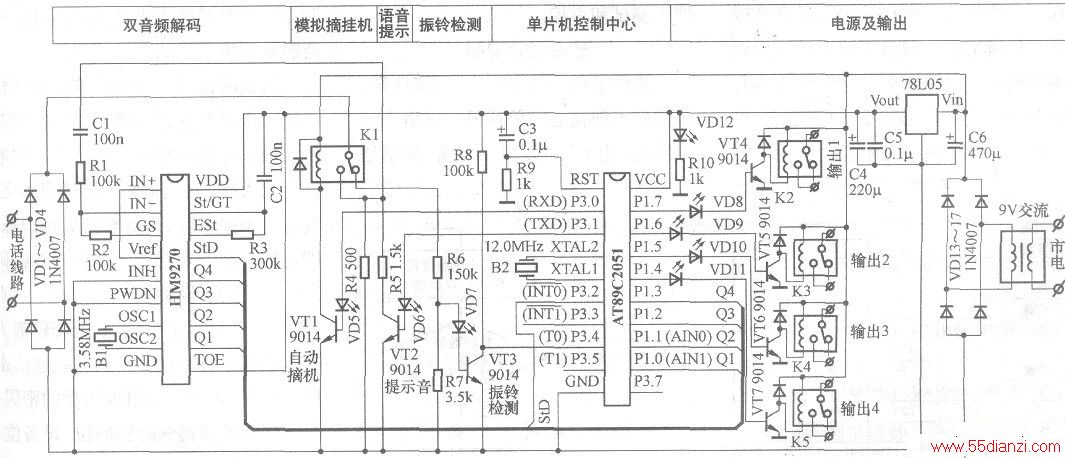

系统工作原理与分析为了方便介绍，将系统分为5个主要模块，如电路原理上图所示。并从模块的软、硬件功能入手分析工作原理。
1．振铃检测
电话线待机电压为48V左右，振铃为25±3Hz的正弦波，电压有效值90±15V，通话时电压为6V左右。
根据振铃信号电压比较高的特点，先使用电阻R6、R7串联进行分压，经过发光二极管VD7进行阀值检测、三极管VT3放大。信号就可以直接输出至单片机的外部计数器T0输入口，振每响一声外部计数脉冲约为25个。程序读取TL0寄存器值完成振铃音检测。
2．模拟摘挂机
电话机摘机状态的直流电阻应≤300Ω，在挂机状态下，其漏电流≤5μA。程控电话交换机对电话摘机的响应是电话线回路电流突然变大为约30mA，交换机检测到回路电流变大就认为电话机已经摘机。
程序判断振铃音达到设定值后，控制继电器K1，将模拟负载500Q的电阻R4接入电话线两端，完成摘机动作，线路进入通话状态，并能传递按键音。打开外部中断接收按键指令。当线路在预定时间内没有按键音，断开继电器并关闭外部中断，完成挂机动作。
3．语音提示
为了进行互动操作，定义了简洁的信号音提示，其含义：
(1)响1声，频率约为500Hz：请重新输入控制指令。
(2)响2声，频率约为500Hz：确认完成一次操作。
信号音由定时器T1产生中断，从单片机89C2051的P3.O口输出时通时断的方波，经三极管VT2的放大后，通过电阻直接耦合到线路上。
4．双音频解码

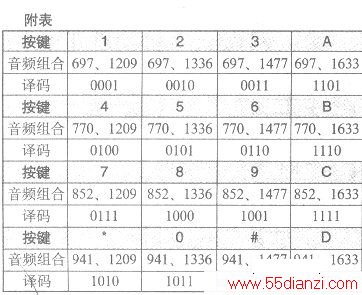

使用集成电路不但外围电路简单，而且可靠性强。解码输出可以直接被单片机读取。一般常用的电话双音频编解码集成电路有9270、8870、8880、8888等，可以在旧电话机中找到。双音频编、解码定义见下表。
线路中有规定的音频组合时HM9270的StD端保持高电平，StD端低电平时，其Q1～Q4端输出相对应的8421码。在外部中断EX0服务程序中读取4位有效数据，并存放在RAM中，中断规定次数(预定的控制指令长度)后关闭外部中断，并对接收的数据与预定的密码、设备、状态位进行比较判断，发出不同信号音。执行结果，打开外部中断，继续接受控制指令。5．电源及输出如图2电路原理所示，整流滤波后的9V直流提供继电器工作电压，经集成三端稳压芯片781．D5后，得到5V稳定直流电源，提供单片机和解码芯片工作电压。单片机AT89C2051的P1.4～P1.7端口输出控制电压，由三极管VT4～VT7放大后驱动继电器K2-5，接通电气设备电源，实现远程控制。电路中用到8只发光二极管VD5～VD12，起到限流、状态指示作用，也便于测试和监控。
软件设计说明

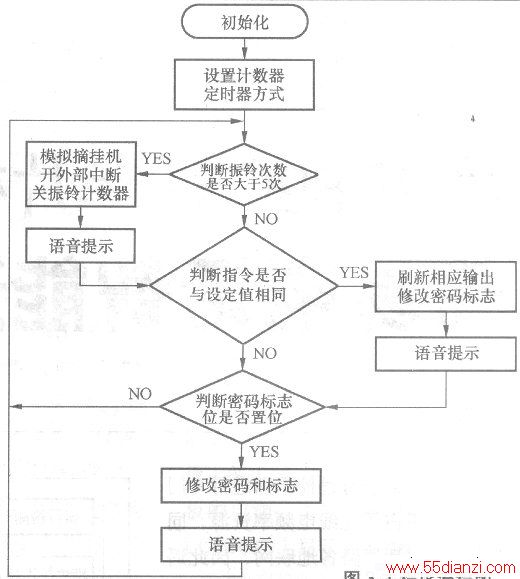

软件采用C语言编程，移植性好，可适应不同核心的单片机。采用模块化结构，由4个主要模块组成，分别是主程序、外部中断EX0服务程序、定时器T1服务程序、信号音发生子程序。主程序是个死限循环，调用信号音发生子程序，共享全局变量，维持单片机的正常运行，流程图如上图所示。外部中断EX0服务程序完成有效数据的读取，流程图如下图所示。
系统测试与验证
本电话智能遥控器采用发光二极管显示输出设备工作状态，便于功能测试。将其并联于电话机的两端，不会影响到电话机的正常使用。测试时拨通该装置所连接电话机号码，电话智能遥控器开始检测到电铃次数，可看到VD7闪烁。如五次响铃后无人接，自动摘机，此时VD5亮发出两声提示音后，可看到VD6闪烁即可输入控制指令(指令组成：密码3位(O～9)、设备l位(1～4)、状态1位(O～1))，当设备位、状态位都为0键(8421码为10)进入在线修改密码，其后输入三位键值成为新的密码程序判断控制指令的密码位、设备位状态位，如正确则刷新相应输出后发出两声提示音，否则发出一声提示音。之后在规定时间内可以重新输入，否则自动挂机。此样机经测试，用手机、固定电话均能可靠控制各条输出回路，使用方便可靠。
注意事项
本系统采用外接电源并经变压器隔离，线路接入电阻不小于400Ω，不会额外增加通信线路的用电负荷，也不会影响用电安全。并通过软件实时监控线路的活动状态，空闲超时10秒后，系统与通信线路彻底断开而进入无功耗的待机状态，避免了长期在线，不会影响通信系统的正常工作。因此从技术上看远程控制的操作过程与正常通信没有差别，不会对通信线路产生不利影响。但提醒读者在制作、使用类似产品时应严格遵守电信服务协议，对可能产生不利影响的行为应坚决杜绝，否则造成通信线路损坏、甚至网络瘫痪的责任应由使用者承担。
