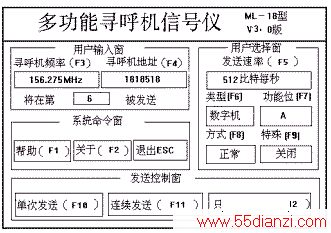

图3 仪器控制主界面

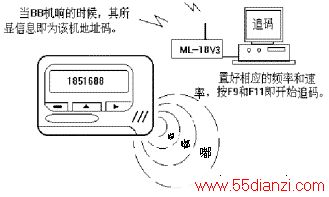

图4 改频过程
后在键盘上按F3置好与这只寻呼机相同的频点，这时若寻呼机正常，且处于开机状态便可对其追码了。方法是：按F4随意置一估计的起始地址码；按F5选择好与BB机相同的速率；键入F9，将追码功能激活；然后按F11连续发送，追码便从你输入的那一组数码开始往后不断追下去。当寻呼机忽然被追响的时候，你按寻呼机阅读键，该寻呼机的地址码就显示在寻呼机屏幕上。将地址码通知传呼台，并将寻呼机换上该台频率的晶体，调整好接收灵敏度，确定相应的机号，这台本不知台名、机号和地址码的寻呼机就改频成功了，示意图如图4所示。
用多功能寻呼机信号仪对寻呼机进行测试、调校也很方便。只要置好相应的频点，选定所需速率，键入F12，仪器就会不断地发送出前置码，而寻呼机一旦接收到前置码，就会自动关闭省电电路，进入测试状态。这就免去了维修时，对寻呼机进行去省电操作或寻找去省电短路点的麻烦。现在寻呼机型号越来越多，不少新出的寻呼机，由于缺少图纸资料，往往专业维修人员也很难找到其短路点或进行去省电操作。因此，多功能寻呼机信号仪能大大提高寻呼机维修的效率，利用它所发的前置码，可以通过示波器直观看见寻呼机的前置码波形，若寻呼机是好的，其接收到并解调后的方波应是十分稳定的，若波形仍在上下跳动, 就说明寻呼机有问题需检查维修，通常寻呼机本振频偏、高放回路或中放回路失谐以及高放、中放增益偏低等故障均可利用多功能寻呼机信号仪发送前置码，调试寻呼机相应的调试点来修复。在调试中，从示波器上看到寻呼机收到的前置码波形对称和不失真，并且稳定下来，一般说本振就调准了。再把高放、中放的波形幅度调到最大，这样一台寻呼机的接收板便调试完成，示意图如图5所示。这时，可通过多功能寻呼机信号仪按寻呼机地址码发出一组信息来检验，BB机应能收到相应的信息。否则便是逻辑板有问题，需进一步检修。
需要说明的是，利用多功能寻呼机信号仪追码时，若能掌握一些技巧，将会大大缩短追码时间，这是因为每一个传呼台都有它的编码规则，如：某台地址码的前缀都是“081××××”，追码时就可从“081××××”开始，而不必从"0000008"开始追起。因此，只要注意收集各台地址码的编码规则，就可做到高效快捷的追码。
在用该仪器发码或追码时，可能有时候没能把寻呼机呼响，原因有以下几点：
1. 可能你所在的当地某一传呼台信号太强,压制干扰了仪器所发出的信号;
2. 你的寻呼机品质太差，或根本就有故障，需排除故障后再试；
3. 仪器频点预置有错，请将频点预置正确后再试；

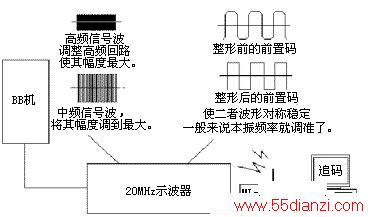

图5 BB机接收板调试示意图
4. 速率置错，请按F5置入其它速率一试；
5. 寻呼机数据相位是反的，请按F7反相发送一试。
因此，只要注意以上这些问题，该仪器使用起来就会得心应手。
