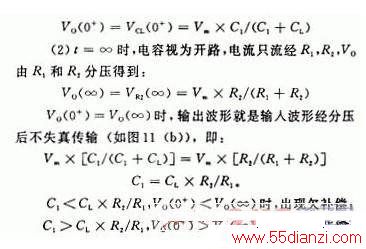

(1)t=0+时，电容视为短路，电流只流经C1，CL，VO由C1和CL分压得到：
但是，任何信号源都有一定的内阻，以及一些电路的需要，通常采取过补偿的办法，如电视 信号中，为突出传送图像的轮廓，采用勾边电路，就是通过加大C1的取值。
求RC电路的放电时间为1分锺，电压从9V降到5v.放电电流为300mA左右，选择最佳的的R值和C值。
RC电路的放电方程是：UC=US*e-t/RC，其中，US=9，UC=5，t=60，代入公式可求出时间常数RC的值，现在关键的就是要确定R和C的值了，它只能通过你所要求的放电电路来选择了，由放电电流公式：I=C*dU/dt，再将此公式代入上面的公式中可得：I=-US*C/RCe-t/RC，将C看成一个未知参数，然后作出I-t曲线，计算出该曲线与直线I=300所围成的面积，这个积分上下限为t=0-60，去使面积最小的C值就可.
