降低肖特基PIN限幅器损耗方法解析

降低肖特基PIN限幅器损耗方法解析

点击数:7404 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   综合-其它

    图8:两个限幅器配置的瞬态响应比较。

    结论

    相较于原有配置,肖特基PIN限幅器的新电路配置可以同时改善插入损耗、匹配、带宽以及泄漏功率,由于采用了二级管封装寄生电容来形成低通梯型滤波器,因此配置的改变并没有增加额外的器件,也没有加大电路板的占用面积,相同的作法已经成功应用于降低仅PIN二级管限幅器的损耗上。实验结果显示可以在肖特基强化PIN限幅器上取得相同的好处,我们预期新配置可以改善使用这类限幅器无线通信和NMR/MRI接收器的灵敏度,并且预测这个配置可以带来更高频率的运作。

    附录:扫描式功率测量

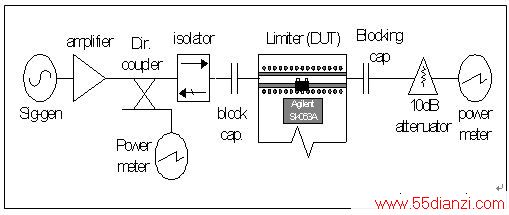

    在扫描式功率测量的上限范围,饱和限幅器二级管会在传输线上趋近于短路,图9中的测试安排使用隔离器和衰减器来消除造成图7中下沉曲线的测量影响,在受测器件的输出使用10dB衰减器取代隔离器是较好的选择,原因是除了不会对受测器件的阻抗变化造成缓存外,还可避免功率传感器烧毁。



用来测量限幅器输入输出功率相对关系的测试安排



    图9:用来测量限幅器输入输出功率相对关系的测试安排。
