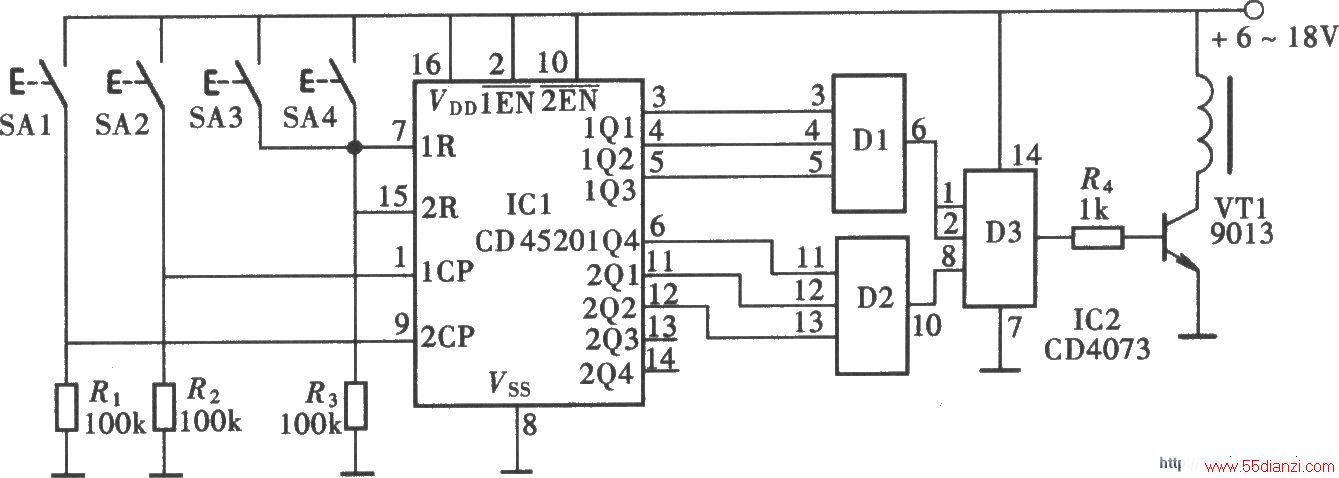

如图为通用型数字密码锁电路由CMOS型数字集成电路组成,其特点是电源电压范围宽、功耗低、抗干扰性能好、外围元件少。该密码锁共有256种密码组合,并设有伪码开关,有很好的保安特性,其电路组成如图所示。该密码锁电路由一只双二进制同步加计数器CD4520组成,该电路内包含两个结构相同的二进制计数器。每个计数器有4个输出端:Ql~Q4,一个脉冲上升沿触发端CP;一个下降沿触发端EN非,一个复位端R。两个计数器共用一个电源正端和一个电源负端。
