用CD4017、CD4013构成的有报警功能的密码开关电路

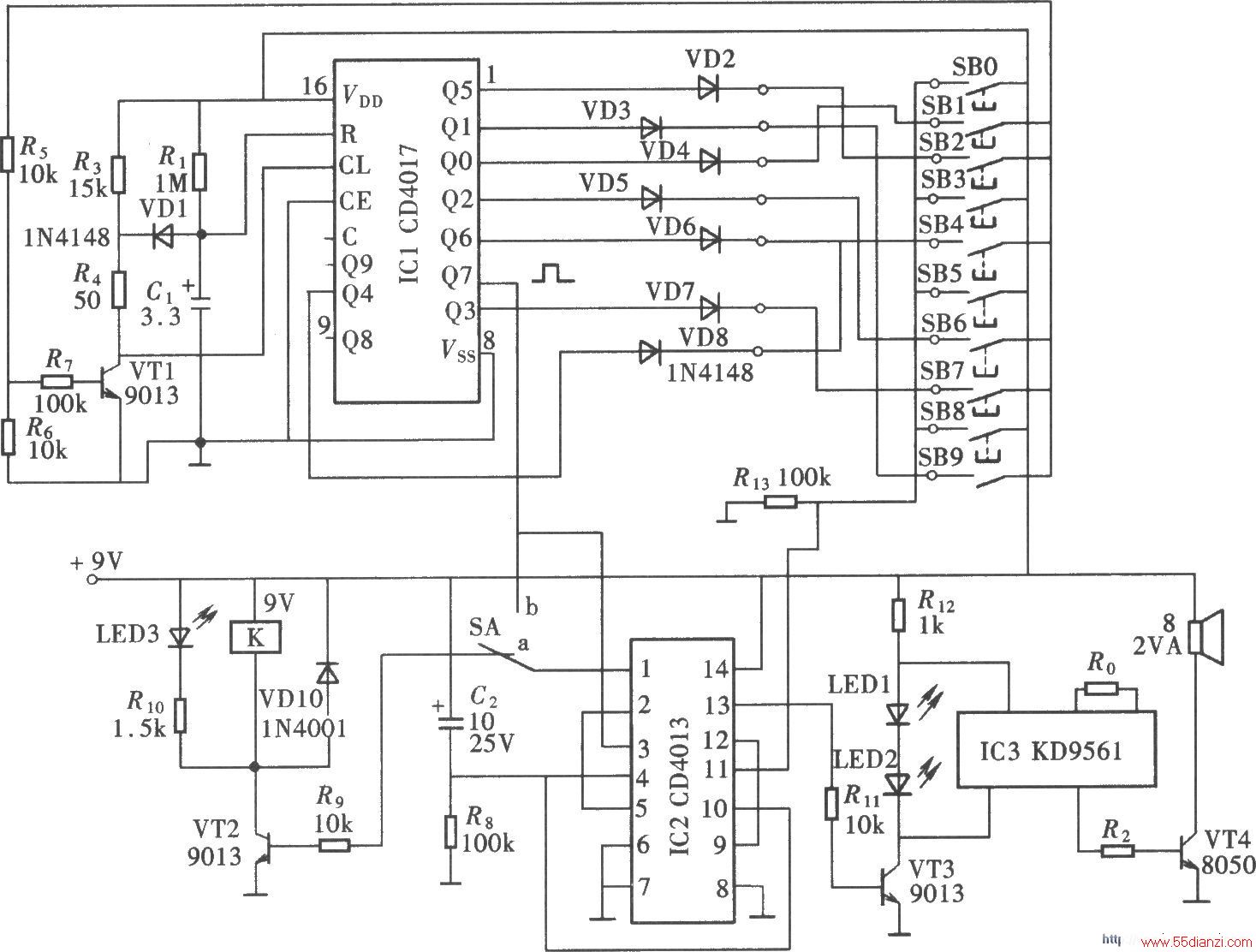

如图所示的密码开关由10位按键组成，其中有效按键6位，伪码键4位。由于有效按键可重复使用，该电路用它组成一个9位密码的密码开关。电路设有时控功能，当按动相邻按键时间超过3s，则所输入的有效码失效。此外电路中还具有报警功能，当按动伪码键后，便会触发报警电路发出报警声。电路组成如图所示，由密码输入开关、密码形成与输出电路、开关控制电路和报警电路组成。
