变频器怎样实现点动控制

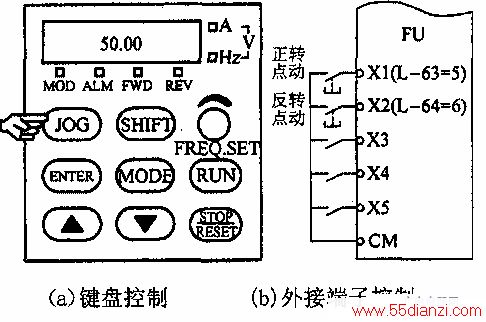

　　(1)键盘控制。多数变频器的面板上有“点动”键(JOG键)。点动时，只要按JOG键即可，如下图(a)所示。点动方向、点动频率以及点动时的加、减速时间都通过功能预置来决定。
　　
　　(2)外接输入端子控制。在多功能输入端子中，任选两个端子(如X1、x2端)作为正、反转点动信号输入端。
　　
　　以康沃CVF—G2系列变频器为例。
　　
　　(1)将功能码L-63(输入端子x1功能选择)预置为“5”，则该输入端即为“正转点动控制”输入端；
　　
　　(2)将功能码L--64(输入端子x2功能选择)预置为“6”，则该输入端即为“反转点动控制’输入端。
　　
　　操作时，接通X1，即为正转点动控制；接通X2，即为反转点动控制。
