变频器的三线控制

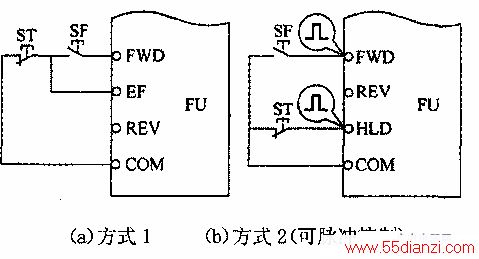

　　和接触器控制电路类似，如下图(a)所示。当按下动合(常开)按钮“SF”时，电动机正转起动，由于EF端子具有保持(自锁)功能，松开“SF”恬，电动机的运行状态将能继续下去；当按下动断按钮“ST”时，EF和COM之间的联系被切断，自锁解除，电动机将停止。这样，只需要两个按钮开关就可以进行电动机的起动和停止控制了。
　　
　　下图(b)所示是白锁功能的另一种方式，其特点是可以接受脉冲信号进行控制。
　　
　　由于自锁控制需要将控制线接到三个输入端子，故在变频器说明书中，常称为“三线控制’方式。
