变频调速后的机器如何实现点动

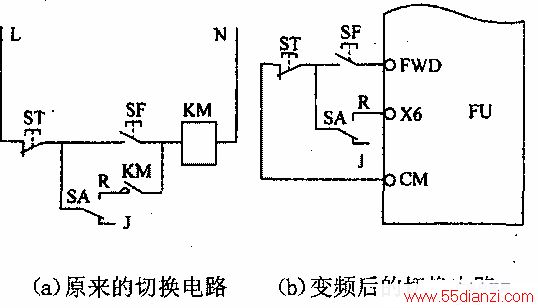

　　下图(a)所示的原电路，实质上是切换自锁电路的“有效”与“无效”：当切换开关投向“R”时，自锁电路接通，按SF按钮，接触器KM得电，电动机运行，松开“SF”，由于接触器KM已经自锁，电动机继续运行；当切换开关投向“J”时，自锁电路断开，按“SF”按钮，接触器KM得电，电动机运行，松开“SF”，接触器KM断电，电动机停止，处于点动状态。
　　
　　采用变频调速后，首先在多功能输入端子中任选一个(如选择X6)作为自锁控制端。以康沃CVF-—G2系列变频器为例，则将功能码L-68(输入端子x6选择功能)预置为“17”(三线式运转控制)。然后仿照原控制电路的思路，在X6电路中串联切换开关SA。则：当sA投向“R”时，X6接通，自锁功能有效。按下“SF”，电动机运行，松开“SF”，电动机继续运行；当sA投向“J”时，X6断开；自锁功能无效。按“SF”，电动机运行，松开“SF”，电动机停止。
