变频器怎样实现外接升/降速控制

　　变频器的可编程外接端子中，可以任意选择两个端子，通过功能预置，使它们具有升、降速功能。
　　

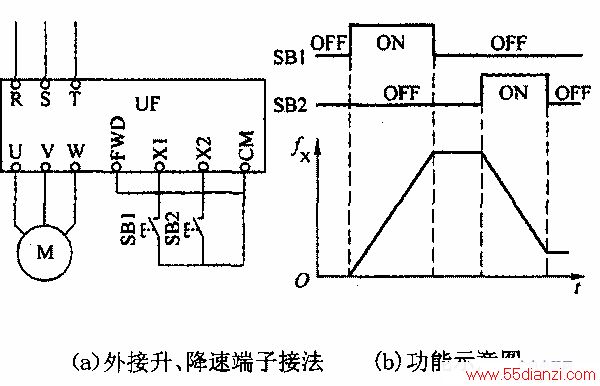

　　如下图所示。通过功能预置，使端子X1为“升速端子”，x2为“降速端子”。
　　
　　(1)按下“SB1”时，变频器的输出频率上升，松开“sBl”，变频器的输出频率保持不变(通过预置，也可以使输出频率回复至原来的频率)；
　　
　　(2)按下“SB2”时，变频器的输出频率下降，松开“SB2”，变频器的输出频率保持不变(通过预置，也可以使输出频率回复至原来的频率)。
