变频器的外接输入控制端子中，通过功能预置，可以将若干个(通常为2～4个)输入端作为多档(3～16档)转速控制端。其转速的切换由外接的开关器件通过改变输入端子的状态及其组合来实现，转速的档次是按二进制的顺序排列的，故两个输入端可以组合成3档或4档(O状态不计时为3档，O状态计入时为4档)转速，三个输入端可以组合成7档或8档(O状态不计时为7档，0状态计入时为8档)转速，四个输入端可以组合成15档或16档(0状态不计时为15档，O状态计入时为16档)转速。
现以三个输入端为例，说明如下：

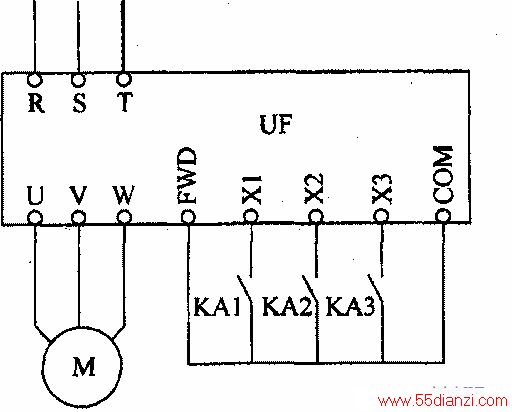

如下图所示。假设输入端子X1、X2、x3被预置为多档转速的信号输入端，则通过继电器KA1、KA2、KA3的不同组合，可输入7档或8档转速信号。
由于三个端子是任选的，又由于每一个端子代表二进制数字中的一“位”。因此，在把三个端子预置为多档转速功能时。必须注意它们的顺序。例如：
X1预置为最低位；X2预置为中间位；x3预置为最高位。
