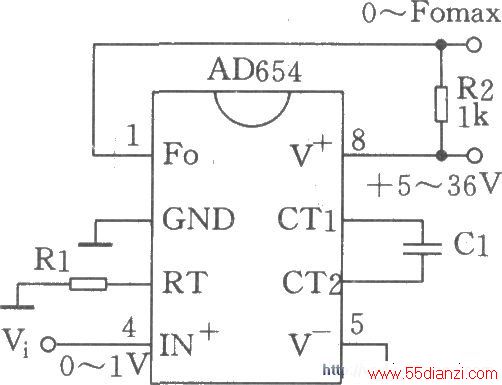

如图是用AD654的低成本压频变换器(VFC)。只要按图连接必要元件Rl和Cl，就可以成为VFC应用电路。电源电压可低至4．5V仍能保证性能，保证性能至l6．5V，耗电最大3mA(空载)。最高频率520kHz。输入电压范围限于0～4V。输入量程Vi由电阻Rl决定，即Vi/Rl=lmA。例如Vi=0～1V取用Rl=lkΩ，Vi=0～5V选用Rl=5kΩ。输出对应频率范围由Cl决定，Fomax=l／l0Cl，频率单位kHz，Cl单位用μF。例如，Cl=0．1μF，则输出频率为0～lkHz；Cl=0.001>F，输出频率范围为0～l00kHz。
