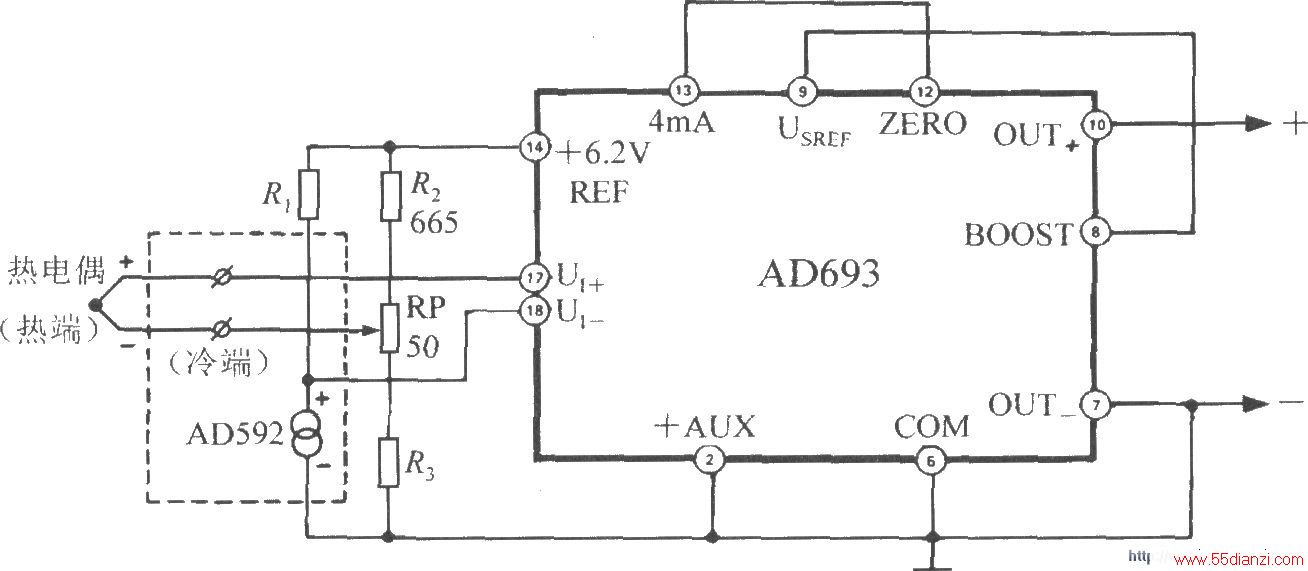

如图所示为由AD693和AD592构成的带冷端温度补偿的热电偶测温电路。该电路具有以下特点：第一，适配各种类型的热电偶；第二，利用一片AD592型电流输出式集成温度传感器进行冷端温度补偿，AD592的电流温度系数为1μA／K；第三，能将热力学温度(K)转换成摄氏温度(℃)，再变换成标准电流信号以便于远距离传输：第四，能够灵活地设定测温范围。RP为调零电位器。R1、R3的电阻值应视热电偶类型及环境温度而定，详见下表。例如，配J型热电偶时应取R1=51.7Ω，R3=301kΩ。校准0℃时需要把热电偶置于冰水混合物中，再调节RP使Io=4mA。其他温度值可用标准毫伏计来校准。
