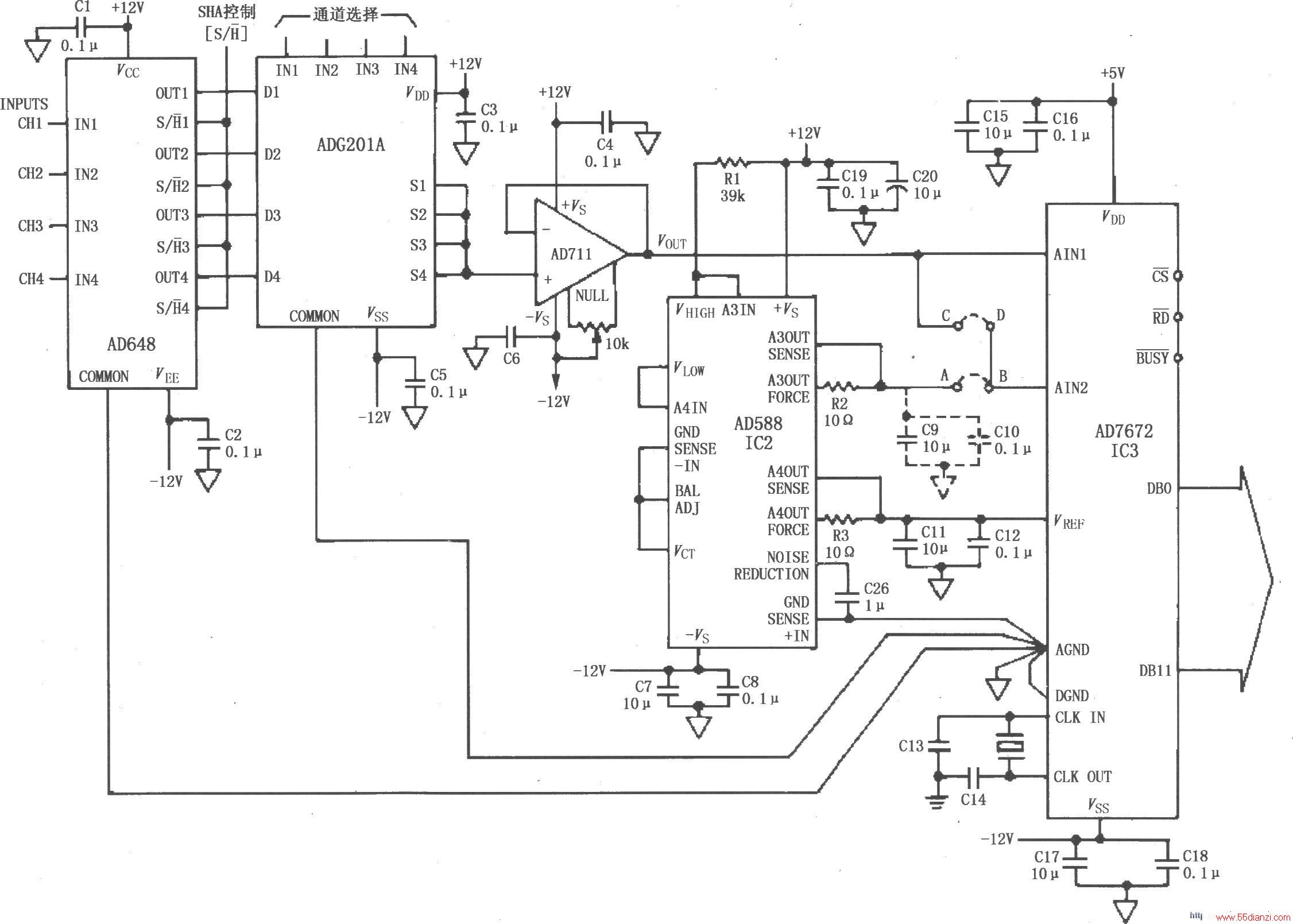

如图所示为典型的由AD684和AD7672构成数据采集系统电路。四路信号同时输入到四通道采样保持放大器AD684的IN1、IN2、IN3、IN4，由SHA控制向采样保持放大器发出采样或保持命令，AD684输出四路保持信号。AGD201A为LC2MOS四单刀单掷模拟开关，由AGD201A选择四路中的一路输出。AD711运放接成电压跟随器作为缓冲，其中10kΩ电位器用于调零。AD711输出后送到LC2MOS高速12位A／D转换器AD7672，由AD7672将模拟信号转换为12位数字信号输出。AD588高精度电压基准源提供基准电压，开关A-B和C-D用于选择输入电压范围为-5～ 5V或0～ 5V。在-5～ 5V范围内，C9和C10必须选用；当电压为0～ 5V时，连接C、D(A、B之间开路)；当电压为-5～ 5V时，连接A、B(C、D之间开路)。
