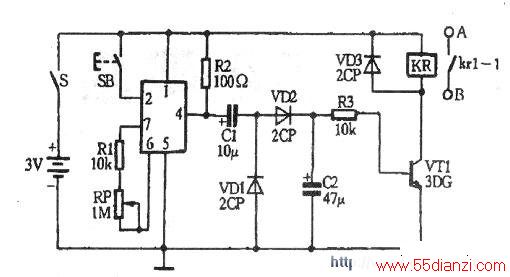

暗房曝光定时器电路如下图所示。可提供数秒至数分钟的定时控制。按一下启动按钮SB触发音乐集成块后,音乐信号经整流、滤波为一直流电压,使开关管VT1导通,继电器KR吸合,负载工作;一曲终了,因失去偏置电压而截止,KR释放,负载停止工作。调节RP可改变音乐节奏,亦即调节了定时时间。VD3为保护二极管,防止VT1截止瞬间被继电器线圈的反压击穿。将继电器接点A、B端串入放大机(或印相机)电源回路即可实现自动定时控制。音乐块小印板上不用外接电阻Ro。
